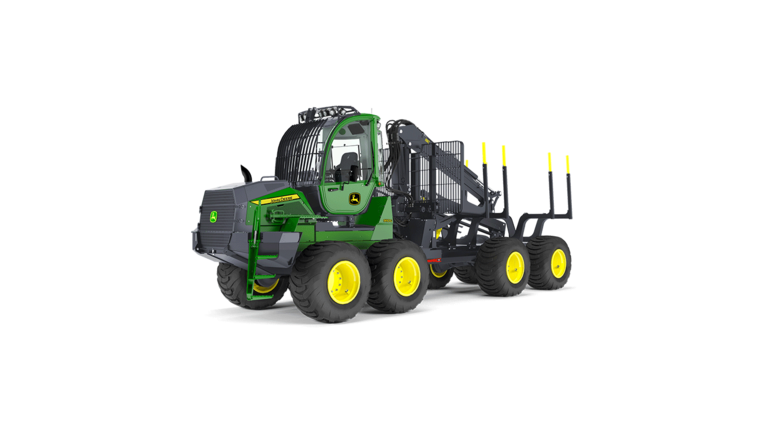

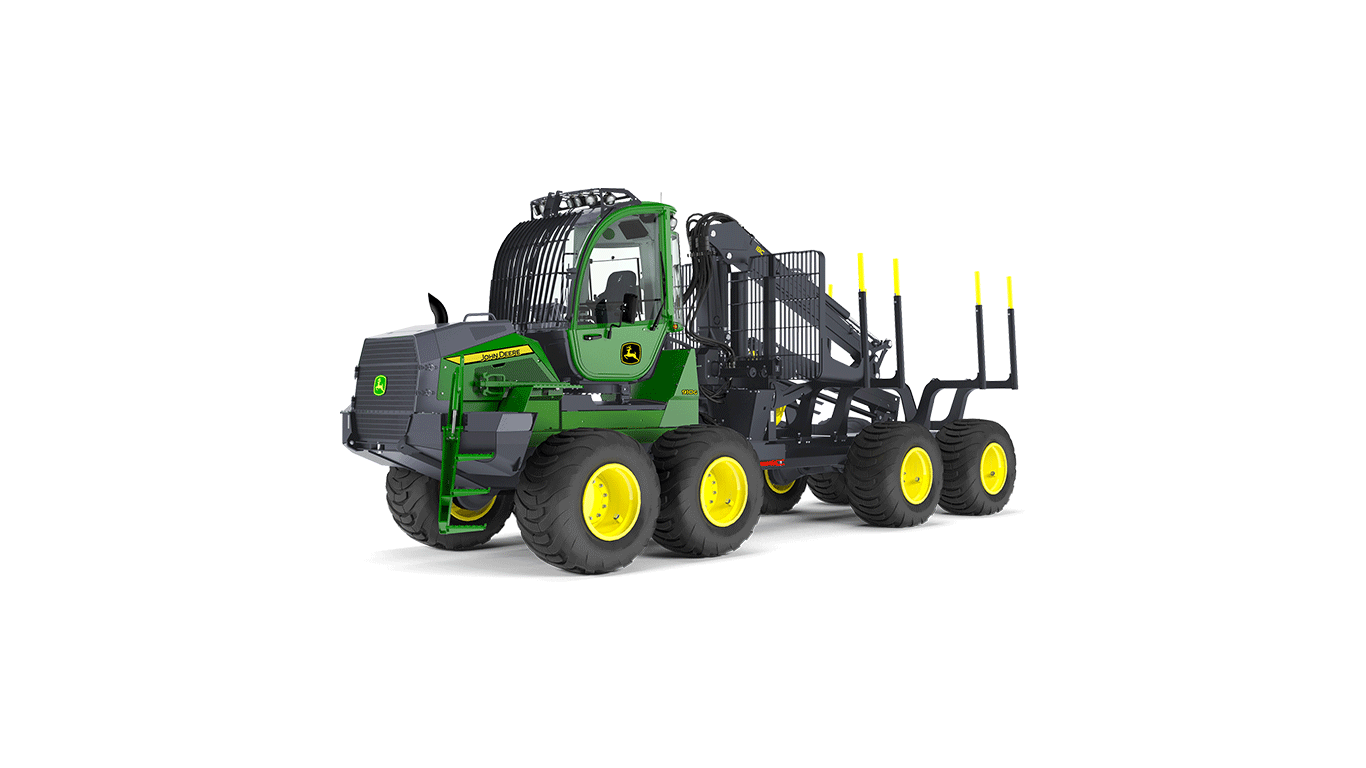

910GVyvážecí traktor

Volitelné IBC je dostupné pro rameno CF5. Rameno se snadno používá a přesně ovládá: obsluha stroje ovládá špičku ramene přímo namísto toho, aby ovládala nezávislé pohyby kloubu ramene. Systém také zančně snižuje množství potřebných ladicích parametrů a zvyšuje odolnost kontrukce ramene a hydraulických válců.

Systém má předem definované limitní hodnoty a nastavuje práci ramena v těchto limitech podle potřeby. Systém IBC má také samostatnou předem naprogramovanou opci pro vykládání, kde jsou více používány silné pohyby ramena a hlavního ramena.

V poslední verzi 2.0 chytrého ovládání ramena byla vylepšena přesnost ovládání drapáku zejména u dalekých dosahů. Software používá informace o poloze drapáku a rychlost otáčení u dlouhých dosahu odpovídá rychlosti otáčení u krátkých dosahů.

Elektrické tlumení konce válce

Systém IBC má také elektrické tlumení konce pro všechny hlavní směry pohybu ramena. Systém jemně tlumí pohyby konce válce a zastaví silné náklady v koncové poloze, což dělá řízení plynulejším a také zlepšuje odolnost ramena.

Nastavení obsluhy.

Obsluha stroje může nastavit celkovou rychlost systému IBC podle jejích potřeb. Může také nastavit rychlost mezi různými častmi ramena nebo ji změnit pomocí prodlužovacího ramena ručně během práce. Systém se zapíná a vypíná stisknutím tlačítka.

Přečtěte si více

Přizpůsobivé ovládání hnacího ústrojí je jedinečná standardní funkce dostupná pouze u lesnických strojů řady G společnosti John Deere. Tento ovládací systém, zlepšuje schopnost jízdy’ stroje a zvyšuje produktivitu. Obsluha stroje si vybere požadovaný režim jízdy (Eco, Normal, Power) pro pracovní podmínky a systém automaticky nastaví otáčky motoru’tak, aby odpovídaly zatížení stroje a udržuje konstantní rychlost jízdy i při vysokém zatížení.

Ovládání hnacího ústrojí zajišťuje, že dieselový motor běží hladce a používá účinně dostupné množství trakční síly během situací s vysokým zatížením. Byla také vylepšena reakce plynového pedálu a řízení rámu bylo vylepšeno malým elektronickým filtrováním.

Přesnost a síla ovládání ramena nakladačů řady G.’.je nevídaná. Nové ovladače, zjednodušená sběrnice CAN a zefektivněné elektrické systémy přinášejí ramenu větší výkon, rychlost a přesnost.

Aktualizace snižujé citlivost závady a urychlují odstraňování závad. Počet pojistek byl snížen díky ovladačům, které rozeznají situace nadměrného proudu a přeruší napájení, když je potřeba chránit zařízení.

Volitelné chytré ovládání ramena CF5 usnadňuje a urychluje práci s výložníkem a to zlepšuje produktivitu. Ovládání ramena je přesné, rychlé a snadné proto, že obsluha stroje se může zaměřit na ovládání drapáku spíše než na pohyby kloubu ramena. V poslední verzi 2.0 chytrého ovládání ramena byla vylepšena přesnost ovládání drapáku zejména u dalekých dosahů. Software používá informace o poloze drapáku a rychlost otáčení u dlouhých dosahu odpovídá rychlosti otáčení u krátkých dosahů.

Řídicí systém TimberMatic a uživatelské rozhraní u vyvážecích strojů řady G byly dále vyvinuty a zdokonaleny, aby se udržela’ provozní spolehlivost lesnického stroje. Timbermatic má nakonfigurovatelné uživatelské rozhraní, ovládání tempomatu a zobrazení sklonu. Nová verze software navíc umožňuje dálkový přístup (RDA) k displeji přes Internet (MTG nebo jiný modem). RDA umožňuje rychlejší odstraňování problémů pracovníky údržby a tím vylepšenou dobu životnosti’ stroje.

Vyvážecí stroje mají tři moduly: pro kabinu, přední rám a zadní rám. Diagnostika odstarňování problémů stroje Timbermatic je podrobná a názorná. Sběrnice CAN zvyšuje spolehlivost elektrického systému: jednoduchá, méně připojení, určená sběrnice pro motor a základní stroj.

Mapy TimberMatic jsou standardnní funkcí lesnických strojů John Deere. Na základě údajů v reálném čase z Map do TimberManager distribuovaných cloudovou službou může zhotovitel pokračovat v produkci lesnických strojů’ a zbývající práce na pracovišti a plánovat dále práce.

Motor John Deere 4045, 4,5 l

• Výkon 118 kW (1900 ot/min)
• Točivý moment 650 Nm (1 400 - 1600 ot/min)

Trakční síla

• Pneumatiky 22,5: 110 kN
• Pneumatiky 24,5: 150 kN

Hydraulická soustava Nízkoobjemové čerpadlo 120 cm3

Ramenoí

• John Deere CF1
  • dosah 7,2 m, 8,7 m tai 9,6 m
• John Deere CF5
  • dosah 8,5 m tai 10 m

Nakládací plocha

• nový design, dobrá viditelnost místa nakládací plochy
• úzká nakláadací plocha 3,5 m²
• široká nakládací plocha 4 m²

Nakládací kapacitay 9 tun (22,5); 10 tun (24,5)

Řídicí systém TimberMatic

VOLITELNÁ PŘÍSLUŠENSTVÍ

Pevná kabina nebo kabina s otáčením a vyrovnáváním.

IBC pro rameno CF5

Dvě možnosti délky: krátká 8655 mm, dlouhá 9055 mm

Možnost základny se 2 koly v zadní části: krátká 4400 mm, dlouhá 4800 mm

Pneumatiky

• 6 W 34 a 24.5
• 8 W 22.5 nebo 24.5

ROZMĚRY

Maximální hmotnost s otáčením a vyrovnáním kabiny

• 6 W, 24,5 - pneumatiky: 15 000 kg
• 8 W, 22,5 - pneumatiky 14 700 kg
• 8 W, 24,5 - pneumatiky 16 600 kg

Minimální šířka s pneumatikami řady 700

• 22,5: 2700 mm
• 24,5: 2780 mm

Úhel otáčení +44^o

Motory Final Tier 4 John Deere splňují požadované emisní předpisy a současně přinášejí více výkonu a točivého momentu. John Deere 4045 PowerTech Plus, výkon 4,5 litrových čtyřválcových motorů je 118 kW.

Zejména rozsahy nízkých otáček mají větší točivý moment. Motor FT4 John Deere má nejvyšší točivý moment ve své třídě a široký rozsah otáček za minutu. Otáčky motoru’ za minutu zůstávají během velkých a rychlých změn v zatížení stálé.

Lepší spojka výkonného dieselového motoru s mocnými výsledky ve vylepšené trakční síle a vynikající manévrovatelností v lese. Motor je také Stage V-ready.

Motor FT4 a celé palivové potrubí může používat 20 % biodiesel.
