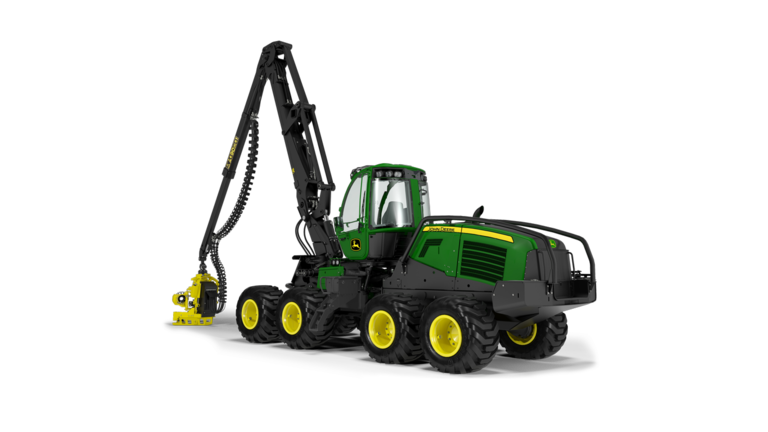

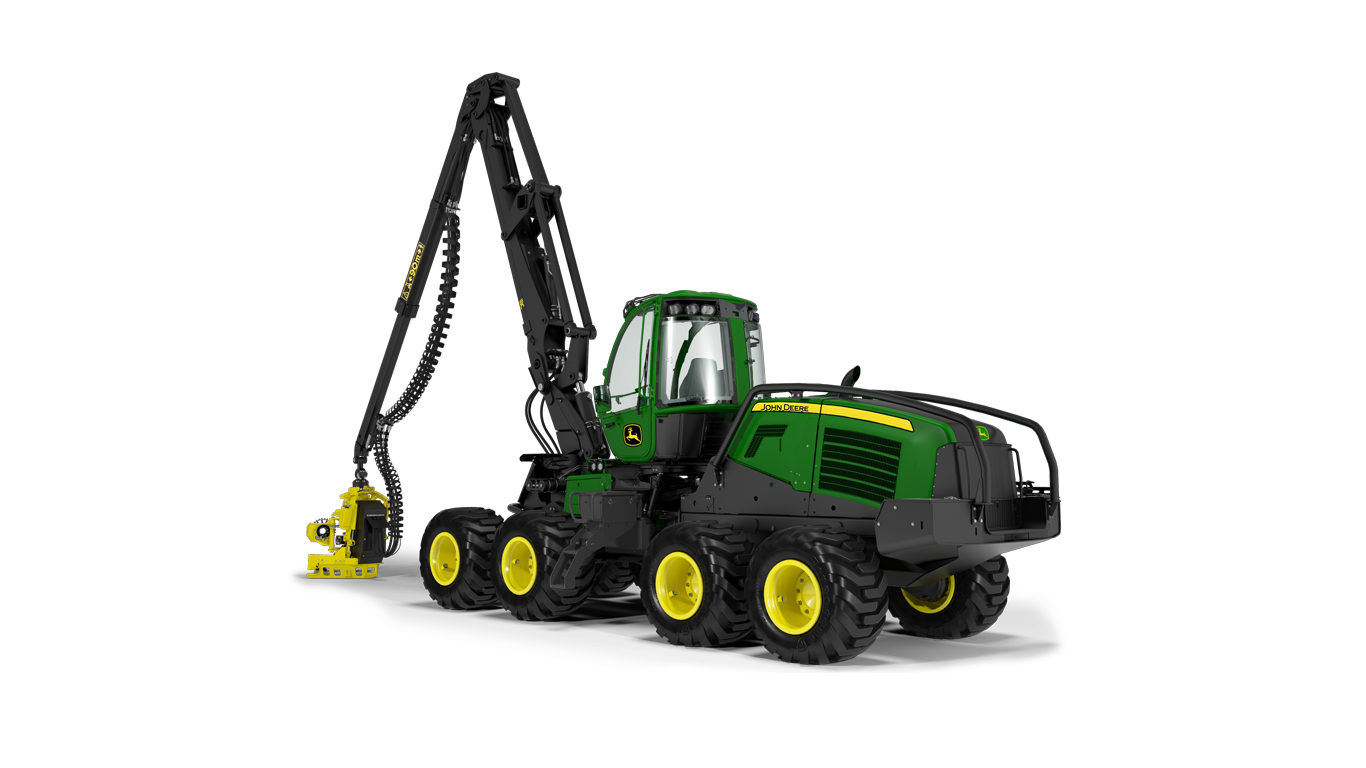

1170GKolový harvestor

Mapy TimberMatic registrují cestu těžebního stroje a pokácený sortiment s přesným umístěním každého kmene. Vyvážecí stroje pracující na stejném místě vidí přesnou situaci v reálném čase a obsluha těžebního stroje také vidí umístění vyvážecích strojů. Obsluha může také označit oblasti, kterým je lépe se vyhnout nebo obtížné oblasti na mapě nebo jakékoliv jiné poznámky z terénu. Komunikace mezi obsluhou stroje se zlepší, protože údaje jsou ukládány v systému a nezávisí na paměti člověka. Údaje mezi stroji jsou aktualizovány pomocí cloudové služby.

Mapy TimberMatic jsou standardnní funkcí lesnických strojů. Aplikace vyžaduje 4G MTG a počítač HPC15 (XL4).

Přečtěte si více

Těžební stroj’ vyžaduje, aby byl systém IBC nastaven přesně podle pracovního cyklu; trajektorie a fungování ramena se mění podle toho, zda je hlava těžebního stroje prázdná nebo drží strom.

IBC zlepšuje pracovní ergonomii a navásí obsluhu stroje při správném používání prodloužení remene. Provoz výložníků se stává jemnější a tím se snižuje napětí na celé rameno.

Hlava těžebního stroje je poháněna do optimální težební výšky. Systém chytře navádí při používání ramena během různých pracovních fází a snižuje napětí na rameno.

Chytré ovládání otáčení ramena zlepšuje ovládání pohybů také u dalekých dosahů. Rameno se snadno používá a přesně ovládá.

Přečtěte si více

Přizpůsobivé ovládání hnacího ústrojí je softwarově založený ovládací systém, který zlepšuje schopnost jízdy a zvyšuje produktivitu lesnických strojů John Deere řady G. Systém nastavuje otáčky motoru za minutu na základě zatížení motoru s jízdním rozsahem otáček za minutu. Minimální a maximální rozsahy jsou nastaveny v TimberMatic. Tento systém poskytuje vysoce stabilní otáčky motoru během vysokého zatížení motoru zlepšující využití výkonu motoru během souběžné jízdy a používání motoru. Vysoké otáčky motoru se používají pouze v případě potřeby, snižující hlučnost a spotřebu paliva.

Řízení výkonu motoru upřednostňuje pracovní čerpadlo nad hnacím čerpadlem. Otáčky motoru za hodinu’ a hydraulický výkon dodávaný do hlavy těžebního stroje je udržována během souběžného zpracování stroje a jízdy.

Během zpracování stroje nastavuje systém otáčky motoru za minutu na základě nastavení ovládání výkonu zpracování. Přizpůsobivé ovládání hnacího ústrojí je jedinečná standardní funkce dostupná pouze u společnosti John Deere.

Pohodlí v kabině je faktorem produktivity. Kabina lesnickéhos troje John Dere je pohodlné a ergonomické pracovní prostředí. Kabina je dostupná jako pevná nebo otáčivá a vyrovnávací verze.

Vyrovnávací a otáčivá kabina pomáhá obsluze stroje udržovat správný pracovní postoj k zabránění napětí na zadní oblasti a oblasti ramen. Obsluh amůže sedět vzpříměně i na nerovném terénu a kabina se může otáčet ve všech směrech, aby směřovala k pracovní ploše. Kabina má vepředu více prostoru pro nohy a sedadlo má dvě různá nastavení výšky.

Ověřená a účinná absorpce vibrací zlepšuje dále pracovní podmínky.

Funkce vyrovnávání a otáčení jou u lesních strojů volitelné. Pokud nejsou tyto opce vybrány, je kabina pevná. Pro přestávky na jídlo má kabina malou troubu a chladničku. Materiály interiéru’ kabiny byly vybrány tak, aby se snadno čistily. Materiár podobný kůži na sloupcích v interiéru se snadno čistí. Neoprenové lopatky stěrače jsou odlnější, než lopatky z přírodní gumy.

Ergonomické sedadlo, klimatizace a topení, clony proti slunci a stěrače na bočních oknech dodávají kabině pohodlí. V hodinách, kdy je tma, je potřeba hodně světla, a tak byla světla trvale vylepšována, aby se zlepšila viditelnost na podzim a v zimě.

Vznětový motor John Deere 6068, 6,8 l

• Max. výkon 155 kW
• Točivý moment 978 Nm
• Palivová nádrž 300 l
• Nádrž na aditivum AdBIue 24 l

Pneumatiky

6 W

• Přední 24,5" nebo 26,5"
• Zadní 34"

8 W

• Přední a zadní 24,5"

Rameno John Deere CH6

• Hrubý zvedací moment 165 kNm
• Dosah 10 nebo 11,3 m

Rozměry

6 W

• Délka 7,24 m
• Přepravní délka 11.9 m
• Šířka 2720 mm (pneumatiky řady 650)
• Hmotnost min 17 800 kg

8 W

• Délka 7,45 m
• Přepravní délka 12,2 m
• Šířka 2720 mm (pneumatiky řady 650)
• Hmotnost min 19 500 kg

Trakční síla 8W 160 kN a 6 W 150 kN

Kapacita hydraulického čerpadla 190 cm³

Otáčení a vyrovnávání nebo pevná kabina.

Řídicí systém TimberMatic H

Hlavy těžebního stroje H423, H424, H212

Motor, chladič hydraulického čerpadla a nádrž jsou umístěny v zadním rámu v opačném pořadí, což snižuje design zadního rámu a zlepšuje se viditelnost ze zadu.

Úroveň hluku v kabině byla snížena umístěním ventilátoru chladiče do zadního konce konstrukce stroje.

S novým designem jsou servisní součástky snadno dostupné.

Motory Final Tier 4 John Deere splňují požadované emisní předpisy. Výkon motoru se zvýšil o 7 % a točivý moment o 4,6 % v porovnání s motorem IT4. I s vyšším výkonem je motor FT4 John Deere’ velmi úsporný na palivo a celková spotřeba paliva je v porovnání s motorem IT 4 jasně nižší.

Motor FT4 John Deere má nejvyšší točivý moment ve své třídě a široký rozsah otáček za minutu. Otáčky motoru za minutu zůstávají během velkých změn v zatížení stálé. Motor FT4 a celé palivové potrubí může používat 20 % biodiesel.

Řídící systém TimberMatic pro těžební stroje John Deere řady G zahrnuje všechno potřebné pro základní ovládání stroje a sledování, měření a bucking v jednom nakonfigurovatelném uživatelském rozhraní. Použití jen jednoho systému umožňuje obsluze stroje ’ pracovat rychleji a snadněji. K TimberMatic bylo přidáno několik snímačů tlaku, což umožňuje nastavit většinu nastavení zevnitř kabiny – a dokonce bez nástrojů.

Snímače tlaku dělají nastavení stroje a sledování stavu snadnější přes palubní počítač stroje:Snímače tlaku dělají nastavení stroje a sledování stavu snadnější přes palubní počítač ’ stroje:

• funkce a tlaky přenosového čerpadla
• odvětvovací nože
• ramena podávacího válce.

Nová verze software navíc umožňuje dálkový přístup k displeji přes Internet (MTG nebo jiný modem). Navíc nový systém umožňuje rychlejší odstraňování problémů pracovníky údržby a tím vylepšenou dobu životnosti pro stroj. Nové řídicí moduly zjednodušují elektrický systém a přinášejí přidanou zpracovatelskou kapacitu.

Byla vylepšena’ diagnostika odstarňování problémů stroje Timbermatic. Nová diagnostika odstarňování problémů stroje Timbermatic H urychluje významně lokalizaci poruchy. S novými regilátory MECA je nyní možné vidět přesné umístění poruchy na sběrnici CAN a oprava je rychlá a snadná. Na displeji TimberMatic se objeví ikona poruchy a při kliknutí na tuto ikonu uvidíte sběrnici CAN s ukázáním umístění poruchy.

Navíc tento systém zavírá výstup ke snímači nebo aktuátoru, pokud zjistí přetížení nebo zkrat a stroj může pokračovat v práci. To zlepšuje významně dobu prostoje.
