1570Rotační žací stroj s čelním žacím ústrojím
- Žací ústrojí s bočním výhozem 7-Iron PRO nebo žací ústrojí se zadním výhozem
- Dieselový motor
- Možnost připojení čelního příslušenství jako je radlice nebo kartáč
Seznamte se s vaším novým žacím strojem pro každou příležitost
Říká se, že na každou práci je jiná sekačka. My říkáme, že existuje žací stroj, který zvládne prakticky všechno, co před něj postavíte. Název tohoto žacího stroje je TerrainCut řady 1500. Jde o nejschopnější a nejuniverzálnější žací stroj s čelním ústrojím, který jsme kdy vyrobili, tato nová řada opravdu nabízí bezkonkurenční výkon. Se standardně dodávanou kabinou ComfortCab, výkonným dieselovým motorem a žací jednotkou 7-Iron PRO jsou žací stroje TerrainCut řady 1500 připraveny na každou práci.
Vlastnosti
Rozbalit vše
Sbalit vše
Otevření kapoty pro přístup k motoru
3 válcový, kapalinou chlazený, vznětový motor
Nákres motoru pro 1570, 1575, 1580, 1585
Chladiče namontované v zadní části (1550, 1570, 1580)
Chladiče a kondenzátory klimatizace namontované v zadní části (1575, 1585)
Převodovka Kanzaki 30-cc
Mechanický pohon zadní nápravy
Trubkový ocelový rám s vysokou pevností

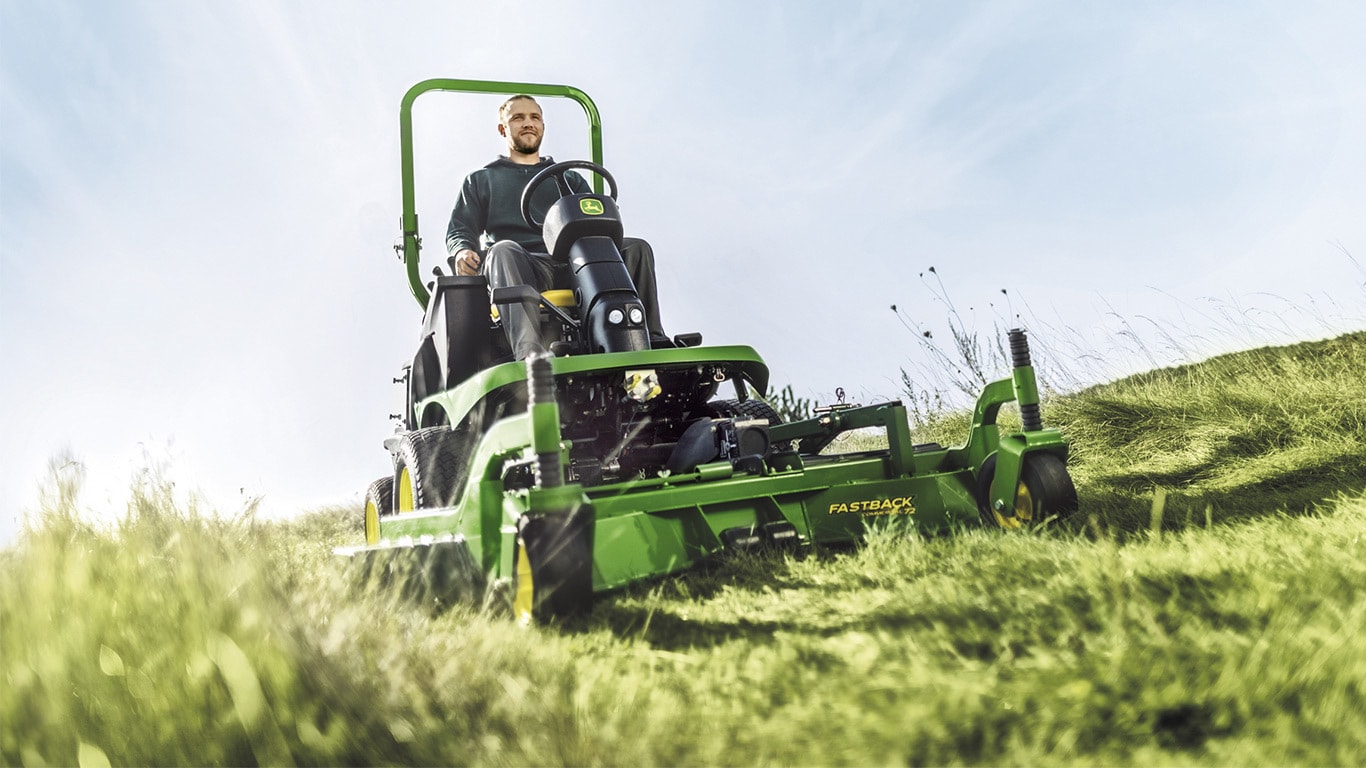

1570 žací stroj s čelním žacím ústrojím sekání vysoké trávy
Ovládací prvky
Nouzové zastavení/pedály pro řízení směru
ovládání zdvihu a pojezdu a páka pro pomocnou hydraulickou soustavu (na obrázku 1570)
Ovládací prvky včetně pák pro dvojitou pomocnou hydraulickou soustavu (na obrázku 1585)
1550 Přední žací ústrojí
Individuálně řízené brzdy a uzávěrka diferenciálu
Ovládací páka pohonu čtyř kol
Ovládací páka zvedání žacího ústrojí
Obrázek ukazuje ovládací páky pro dvojitou pomocnou hydraulickou soustavu u modelu 1585
1580 Přední žací ústrojí
1585 Přední žací ústrojí
Žací ústrojí s funkcí RFS
60-in. 7-Iron PRO žací ústrojí
60-in. 7-Iron PRO žací ústrojí
62-in. Fastback žací ústrojí
72-in. 7-Iron Pro žací ústojí s boční výhozem
72-in. Fastback žací ústrojí
72-in. 7-Iron V-Flex žací ústrojí
Komfortní sedadlo deluxe
Komfortní nastavení odpružení sedadla
Sedadlo se vzduchovým odpružením
Páka nastavení vzduchového odpružení
Nastavení bederní opěrky
Velká zakrývací plocha kapoty motoru
Západka kapoty
Kapota motoru se otevírá dozadu
Navržena pro servisní přístup
Páčka uvolnění kondenzátoru
Odklopený kondenzátor pro čištění
Odnímatelná podlaha
Demontovaný panel v podlaze
Zobrazazaní otočení pro účely servisu™ (RFS)
RFS pojistka
Naftový motor má vysoce kvalitní funkce pro minimalizaci provozních nákladů
Otevření kapoty pro přístup k motoru
3 válcový, kapalinou chlazený, vznětový motor
Žací stroje řady 1500 TerrainCut jsou vybaveny kapalinou chlazenými, 3 válcovými vznětovými motory.
Motor má nízkou úroveň výfukových plynů a emisí, je tišší a má skvělou spotřebu paliva.
Nákres motoru pro 1570, 1575, 1580, 1585
| Specifikace motoru | 1550 |
1570 |
1575 |
1580 |
1585 |
| Výkon motoru hp (kW), dle normy SAE J1995 | 24,2 (17,8), PS | 30,9 hp (22,7 kW) | 30,9 hp (22,7 kW) | 38,2 hp (28,1 kW) | 38,2 hp (28,1 kW) |
| Jmenovité otáčky motoru ot/min | 3000 | 3000 | 3000 | 3000 | 3000 |
| Počet válců | 3 | 3 | 3 | 3 | 3 |
| Zdvihový objem, cu. in (l) | 77 (1,27) | 81 (1,3) | 81 (1,3) | 100,2 (1,64) | 100,2 (1,64) |
Hlavní funkce motoru:
- Ekonomický design bloku motoru pro dobré chlazení a dlouhou životnost
- Nepřímé vstřikování palica (model 1550)
- Přímé vstřikování paliva (model 1570, 1575, 1580, 1585)
- Vstřikování paliva přímo na horní část pístů pro efektivnější spalování
- Přináší vyšší výkon z každého litru paliva
- Lepší startování
- Přináší vyšší výkon z každého litru paliva; lepší startování
- Písty z hliníkové slitiny s vestavěnými ocelovými vzpěrami jsou lehké, aby snížily zatížení vložek a poskytovaly dobré vlastnosti přenosu tepla
- Konstrukce umožňuje těsnější tolerance a neutralizuje roztažení pístu, čímž se snižuje hladina výfukových plynů a hluk z pohybu pístu
- Vyšší horní kroužky na pístu a tenší těsnění hlavy výrazně snižují objem nespálených odpadních plynů a zvyšují účinnost spalování
- Načasování převodů a hnací ozubená kola vstřikovače využívají šroubové soukolí pro snížení hluku motoru; zuby ozubení mají nově navržený rolovací profil, takže téměř žádný střet, žádný hluk a žádný odpor
- Palivový filtr s vyměnitelnou vložkou
- Natlakované sací potrubí umožňuje rychlý start i při teplotách pod 0°F (-18°C). (Přídavný ohřívač chladicí kapaliny motoru vám pomůže nastartovat za extrémnějších podmínek.)
- Palivový systém s automatickým sáním; není třeba připravovat systém když traktoru dojde palivo; systém si ho sám připraví jeho vstříknutí a přívod paliva je tak rychle obnoven
- Startování a vypínání klíčkem eliminuje vypotřebování paliva; elektrický solenoid uzavře přívod paliva okamžitě poté, co je klíček vypnut
- Průhledná nádobka na chladící kapalinu umožňuje obsluze kontrolu hladiny chladící kapaliny bez sundání víčka chladiče
- Uzavřený motorový prostor zamezuje vnikání prachu a snižuje hluk
- Uzavřený prostor chladiče nepropouští pod kapotu nečistoty ani prach
- Vynikající točivý moment pro dostatek tažné síly při práci v náročných podmínkách sečení
- Tlakové mazání pro příznivé mazání, i když pracuje na svazích
- Dvoudílný, suchý, vyměnitelný vzduchový filtr, kompletně utěsněný pro účinné čištění
- 90 procent až 95 procent nečistot se vyhozeno než se dotanou do papírové části
- Druhá bezpečností část pro další filtrování
- Pokročilý typ vzduchového filtru, který obsluhu informuje když filtr potřebuje servis
- Alternátor jako v automobilu pro dostatečné nabíjení baterie a pohánění příslušenství
- 75 amp pro modely s otevřeným prostorem obsluhy
- 95 amp pro modely s kabinou ComfortCab
- Automatické spuštění ohřívače vzduchu pro snadný start v chladném počasí
- Automobilový senzor informuje obsluhu kdy je motor připraven na nastartování
Chladiče namontované v zadní části
Chladiče namontované v zadní části (1550, 1570, 1580)
Chladiče a kondenzátory klimatizace namontované v zadní části (1575, 1585)
V zadní části namontované chladiče a kondenzátory klimatizace (1575, 1585) jsou zavěšené a snadno oddělitelné pro důkladnější čištění k optimalizaci výkonu a doby provozu.
Chladič namontovaný v zadní části stroje snižuje hlučnost stanoviště obsluhy a snadno se udržuje:
- Oddělení připevnění motoru pro snížení vibrací stanoviště obsluhy a vyšší komfort při provozu
Hydrostatická převodovka a rozvodka jsou odolné pro maximální dobu provozu
Převodovka Kanzaki 30-cc
Převodovka Kanzaki® 30-cc je používána pro spolehlivý provoz.
Prvky zajišťující odolnost jsou následující:
- Velmi výkonná hydrostatická převodovka a odolná rozvodka maximalizují výkon a dobu provozu a zároveň snižují náklady na údržbu.
- Elektrické čerpadlo se používá pro efektivní dodávky oleje do převodovky.
- Chladič oleje pomáhá udržovat optimální teplotu oleje v převodovce pro skvělý výkon a delší životnost převodovky i v těch nejnáročnějších podmínkách.
- Maximální rychlost vpřed je 12 mph (19,3 km/h) u modelů 1550, 1570 a 1575 a 15 mph (24,1 km/h) u 1580 a 1585.
- Systém odvzdušňování pomáhá dostat vzduch ze systému.
Kanzaki je ochranná známka společnosti Kanzaki Kokyukoki Manufacturing Company.
Dvě funkce mechanického pohonu zadní nápravy pro optimální využití pohonu všech čtyř kol
Mechanický pohon zadní nápravy
Mechanický pohon zadní nápravy je k dostání jako standardní vybavení u modelů (1550, 1570, 1575, 1580, 1585):
- Volitelně lze pro pohon čtyř kol (4WD) automatické zapínání a vypínání, dle potřeby.
- Neustále maximalizuje možnosti sekání
- Nabízí lepší spotřebu paliva než stálý 4WD
- Poskytuje lepší manévrovatelnost než stálý 4WD
- Zvyšuje trakci a možnosti sekání a umožní tak začínající obsluze sekat jako odborník
- Pracuje pouze směrem dopředu
- Stálý pohon všech kol 4WD.
- Lze ho zapínat a vypínat za jízdy
- Poskytuje maximální trakci a flotaci ve špatných podmínkách
- Pracuje také vzad, stejně tak směrem dopředu
- Pohon dvou kol je možný u modelů 1580 a 1585 s dvourychlostní rozvodkou.
- Odpojuje zadní pohon při přesunu ve velkých rychlostech
Svařovaný rám je vyroben z vysoko pevnostní oceli
Trubkový ocelový rám s vysokou pevností
Revoluční trubkový rám, svařený z oceli vysoké pevnosti přináší odolnost a umožňuje umístění hlavních součástí níže na stroje:
-
Konstrukce má nižší těžiště pro lepší stabilitu a trakci na úbočích a svazích.
-
Konstrukce ochranného rámu při převrácení (ROPS) je součástí rámu.
Odolná konstrukce
Mezi odolné prvky rámu patří:
- Tepělně opracované nápravy z litiny s čepy 1.24-in. (3,15-cm)
- Vnitřní mokré kotoučové brzdy
- Vývodový hřídel hydrauliky (PTO), s brzdou
- Přináší jednoduché spouštění a dlouhou životnost
- Chladič oleje hydrostatického pohonu pojezdu
- Hydraulické armatury těsněné o-kroužky (ORS)
- Integrovaný, hřídelí poháněný PTO
- Utěsněná relé a elektrické konektory
- Odolné, dvojité hydraulické válce
- Modulární litinové hlavice zvedacích ramen
- Litinový zadní nárazník
Jednoduché ovládací prvky maximalizují produktivitu
1570 žací stroj s čelním žacím ústrojím sekání vysoké trávy
Manévrovatelnost
- Poloměr zatáčení 13 in. (33 cm)
- Neposečený kruh 28 in. (71,1 cm) u žacího ústrojí se záběrem 72-in. (183-cm) 7-Iron™ PRO
- Odpojení ústrojí a vytažení dozadu
- Možnost sledování stopy u žacího ústrojí s bočním výhozem se záběrem 72-in. (183-cm)
- Řízená kola (zadní) zůstávají uvnitř posekané cesty (stopy), což umožňuje manévrovatelnost bez toho, aby se zadní část stroje dotýkala překážek v sečení
Ovládací prvky
Nouzové zastavení/pedály pro řízení směru
Hydrostatické řízení přináší následující výhody:
- Snadné zatáčení a tím menší únava obsluhy
- Umožňuje rychlé otáčení - jen dvě otočení mezi krajními mezemi - pro úžasnou produktivitu
Řídící páka poskytuje následující:
- Ruční plyn
- Spínač zapalování
- Spínač čelních světlometů
ovládání zdvihu a pojezdu a páka pro pomocnou hydraulickou soustavu (na obrázku 1570)
Ovládací prvky včetně pák pro dvojitou pomocnou hydraulickou soustavu (na obrázku 1585)
Informační/varovné kontrolky zahrnující následující:
- Počítadlo provozních hodin
- Kontrolka dobíjení akumulátoru
- Tlak motorového oleje
- Teplota chladicí kapaliny
- Přehřátí hydraulického oleje
- Předehřívač vzduchu
- Světla
- Indikace běhu vývodového hřídele (PTO)
1550 Přední žací ústrojí
Řízení dvěma pedály:
- Umožňuje obsluze volit rychlost a směr pouhým dotykem špičkou
- Obě ruce jsou tak volné pro řízení a ovládací prvky
Nouzové zastavení (parkovací brzda):
- Zastaví obě hnací nápravy
- Vypne PTO
- Odpojí tempomat
- Používá se také jako parkovací brzda
Individuálně řízené brzdy a uzávěrka diferenciálu
Individuálně řízené brzdy:
- Poskytují dodatečnou trakci při práci na svazích
- Ideální pro náročné sekání
- Pracuje ve spojení s hydrostatickými nožními pedály aby jednotka při otáčení zastavila nebo zpomalila
Uzávěrka diferenciálu:
- Uzamyká obě přední kola společně pro lepší trakci.
- Snadné zapnutí levou nohou
Ovládací páka pohonu čtyř kol
Ovládací páka zvedání žacího ústrojí
Ovládací páka pohonu čtyř kol (4WD) (standardně u 1550, 1570, 1575, 1580 a 1585)
Ovládací páka pohonu 4WD:
- Umožňuje obsluze volit mezi zapnutým nebo stálým pohonem 4WD u modelů 1550, 1570 a 1575 (možnost instalace z výroby u 1550 a 1570)
- Umožňuje obsluze volit mezi zapnutým nebo stálým pohonem 4WD a stálým pohonem dvou kol (2WD) u modelů 1580 a 1585
Elektronický tempomat (volitelně):
- Přínosem je u sekání velkých ploch nebo při přejezdech
Ovládací páka je pohodlně umístěna, snadno dosažitelná pravou rukou obsluhy.
Obrázek ukazuje ovládací páky pro dvojitou pomocnou hydraulickou soustavu u modelu 1585
Řadící páka dvourychlostní rozvodky je standardem u 1580 a 1585.
Bezpečný systém startování
TerrainCut™ sekačky s čelním žacím ústrojím mají systém zjištující přítomnost řidiče.
Pro nastartování motoru musí být splněny následující podmínky:
- Musí být stisknuté nouzové zastavení nebo zatažená parkovací brzda; nohou řízené hydrostatické ovládací prvky budou poté v neutrální poloze
- PTO musí být vypnuté
- Musí být použit klíček zapalování
Kromě toho, při běhu motoru, vzájemné propojení automaticky vypne motor a PTO pokud není obsluha na svém sedadle. Aby zůstal motor v chodu musí obsluha před tím než sesedne vypnout PTO a zatáhnout parkovací brzdu.
Žací stroje s předním žacím ústrojím TerrainCut™ splňují celou řadu požadavků
Od roku 1998 the předvádí žací jednotka John Deere 7-Iron™ svou kvalitu, výkon a odolnost. Žací jednotky 7-Iron PRO a FASTBACK™ přináší vysokou kvalitu sečení v rozmanitých podmínkách.
1580 Přední žací ústrojí
1585 Přední žací ústrojí
Kompatibilita komunální sekačky TerrainCut
| Žací ústrojí |
1550 |
1570 |
1575 |
1580 |
1585 |
| 60-in. (152-cm) 7-Iron™ PRO |
X |
X |
X* |
X* |
X* |
| 62-in. (157-cm) Fastback™ |
X |
X |
X |
X |
X |
| 72-in. (183-cm) 7-Iron PRO |
X |
X |
X |
X |
X |
| 72-in. (183-cm) Fastback Žací ústrojí se zadním výhozem |
X |
X |
X |
X |
X |
| 72-in. (183-cm) 7-Iron V Flex žací ústrojí s bočním výhozem (Poznámka: není k dispozici v regionu 2) |
X |
X |
X |
X |
Je vyžadováno zadní závaží (R66949) dle konfigurace stroje. Musí se také objednat TCB10303, držák pro montáž zadního závaží.
* Odpojení žacího ústrojí pro schopnost ořezu. Šířka stopy stroje je o 2 in. (5,1 cm) širší na straně výhozu žacího ústrojí. To může způsobit, že kolo jeden na straně výhozu po neposekané trávě.
POZNÁMKA: Těmito žacími ústrojími se dodatečně nevybavují modely řady F900 nebo F1145.
Otočení za účelem servisu (RFS™)
Žací ústrojí s funkcí RFS
Funkce otočení za účelem servisu (RFS) umožňuje přístup k žacímu ústrojí pro jeho čištění a údržbu:
-
Úhel otočení se mění v závislosti na velikosti žacího ústrojí a velikosti pneumatik.
-
Pro přístup k řemenům není třeba žádné nářadí.
-
Spodní strana žacího ústrojí je snadno přístupná.
-
Konstrukce snadného zapojení/vypojení zjednodušuje montáž a demontáž žacího ústrojí.
-
Přístup k mazacím vřetenům v horní části je bez demontáže krytu řemenů.
Poloha otočení za účelem servisu také zkracuje délku stroje pro naložení na valník.
Osvědčení
Žací stroje s předním žacím ústrojím TerrainCut jsou v souladu s bezpečnostním certifikátem ANSI B71.4 a ISO 5395.
60-in. (152-cm) 7-Iron PRO žací ústrojí s bočním výhozem
60-in. 7-Iron PRO žací ústrojí
60-in. 7-Iron PRO žací ústrojí
Funkce zahrnují:
- Přepracovaná přední přepážka řídí proudění vzduchu a lépe reguluje odstřižky.
- Zesílený kryt vřeten dává ještě větší odolnost.
- Nastavitelná kolečka proti skalpování pomáhají sekání uhladit.
- Standartní polopneumatická kola neujdou po propíchnutí.
Sekačka je konstruovaná pro dosahování očekávané kvality sečení při vysoké rychlosti pojezdu:
- Žací ústrojí je oceli třídy 7, síla 0.179-in. (4,6-mm) pro minimalizaci počtu svárů a zachování hladké spodní strany s co nejméně ostrými rohy, kde může docházet k usazování materiálu.
- Sestává s perfektních součástí a má dlouhou životnost
- Jeden kus oceli znamená žádné sváry, které mohou prasknout
- Hladká spodní strana, bez rohů, snížení usazování materiálu
- Na obvodu žacího ústrojí je přivařená ocelová tyč 0.75-in. (1,9-cm)pro zvýšení pevnosti.
- Zaoblené rohy ústrojí pomáhají roznést nárazy, aby se snížila možnost poškození, když se sekačka dostane do kontaktu se stromy, kameny, obrubníky a jinými pevnými překážkami.
- Hluboká konstrukce žacího ústrojí 5.5-in. (14-cm) zvyšuje proudění vzduchu, aby mohl být materiál zpracován rychle a efektivně.
- Výšku sečení lze upravovat v rozmezí 1-in. až 6-in. (2,5-cm až 12,7-cm) po 0.5-in. (1,3-cm), díky tomu může obsluha přizpůsobit sečení aktuálním podmínkám.
Unikátní systém deflektoru trávu před useknutím narovná, čímž se dosáhne rovnoměrné délky a vzhledu:
- Systém deflektorů eliminuje trsy, defekty a přehazování.
- Široký vyhazovací otvor zajišťuje rovnoměrný rozptyl pro vynikající konečný vzhled za všech podmínek.
62-in. (157-cm) Fastback žací ústrojí
62-in. Fastback žací ústrojí
Žací ústrojí 62-in. (157-cm) Fastback se zadní výhozem je ideálně vhodné pro:
- Oblasti, kde se pohybují lidé
- Školy
- Parky
- Hřiště
- Oblasti s provozem (mětské bulváry, krajnice atd.)
- Podmínky a použití:
- Plochy s vysokou trávou a plevelem
- Oblasti, kde zákazník není tak znepokojen širokým rozptylem trávy (parky, krajnice atd.),
- Státní zakázky, kde je stanovena sekačka se zadním výhozem.
Klíčové vlastnosti žacího stroje se zadním výhozem a ústrojím 62-in. (157-cm) zahrnují:
- Žací ústrojí je vyrobeno z oceli třídy 7, tloušťka 0.179-in. (4,6-mm) aby odolala náročnému používání v komerčním a komunálním sečení.
- Žací ústrojí je konstruováno s patentovaným systémem který snižuje hluk a foukání a
dosahuje finálního vzhledu, kterého sekačky se zadním výhozem nemohou dosáhnout. - Hnací řemenový systém má snadno nastavitelní napínání.
- Použitím systému s pružinou je eliminováno nebezpečí přepnutí a zaručena dlouhá životnost řemenu a skvělý výkon během sezóny.
- Pro snadný servis a údržbu lze ústrojí otočit do svislé zajištěné polohy.
- Hluboká konstrukce žacího ústrojí zvyšuje proudění vzduchu a lze zpracovat více materiálu.
- Obsluha může upravovat pouze stranou.
- Oboustranné upravování zvyšuje produktivitu obsluhy.
- 1-in. až 6-in. (2,5-cm až 15,2-cm) výška sečení, posun o 0.5-in. (1,3-cm), to umožňuje obsluze zvládnout jakékoliv podmínky.
-
Kolečka, válečky nebo postranní kluznice zvedají žací ústrojí na nerovných plochách pro dobře upravený vzhled.
-
Dvojitě uchycená protiskalpovací kolečka poskytují zvýšenou odolnost.
-
Snadný systém zvedání a zajištění pro potřeby servisu.
-
Standartní polopneumatická kola se nevypustí ani při defektu.
-
Vřetena lze promazat bez nutnosti vyndání ochrany řemene.
-
1-in. (2,5-cm) za studena kovaná vřetena mají dlouhou životnost.
-
Tepelně opracované pro zvýšenou pevnost
-
72-in. (152-cm) 7-Iron PRO žací ústrojí s bočním výhozem
72-in. 7-Iron Pro žací ústojí s boční výhozem
Funkce zahrnují:
- Přepracovaná přední přepážka řídí proudění vzduchu a lépe reguluje odstřižky.
- Zesílení krytu vřetene poskytuje ještě větší konstrukční odolnost.
- Nastavitelná kolečka proti skalpování pomáhají sekání uhladit.
- Standartní polopneumatická kola neujdou po propíchnutí.
Žací stroj je navržen tak, aby poskytoval očekávanou kvalitu sečení při vyšších rychlostech:
- Žací ústrojí je vyrobeno z oceli třídy 7, tloušťka 0.179-in.(4,6-mm) aby byl minimalizován počet svárů a dosaženo hladké spodní strany, s málo ostrými rohy, kde by se mohl usazovat materiál.
- Sestává s perfektních součástí a má dlouhou životnost
- Jeden kus oceli znamená žádné sváry, které mohou prasknout
- Hladká spodní strana, bez rohů, snížení usazování materiálu
- Na obvodu žacího ústrojí je přivařená ocelová tyč 0.75-in. (1,9-cm)pro zvýšení pevnosti.
- Zaoblené rohy ústrojí pomáhají roznést nárazy, aby se snížila možnost poškození, když se sekačka dostane do kontaktu se stromy, kameny, obrubníky a jinými pevnými překážkami.
- Hluboká konstrukce žacího ústrojí 5.5-in. (14-cm) zvyšuje proudění vzduchu, aby mohl být materiál zpracován rychle a efektivně.
- Výšku sečení lze upravovat v rozmezí 1-in. až 6-in. (2,5-cm až 12,7-cm) po 0.5-in. (1,3-cm), díky tomu může obsluha přizpůsobit sečení aktuálním podmínkám.
Unikátní systém deflektoru trávu před useknutím narovná, čímž se dosáhne rovnoměrné délky a vzhledu:
- Systém deflektorů eliminuje trsy, defekty a přehazování.
- Široký vyhazovací otvor zajišťuje rovnoměrný rozptyl pro vynikající konečný vzhled za všech podmínek.
72-in. (183-cm) Fastback žací ústrojí
72-in. Fastback žací ústrojí
Žací stroje 72-in. (183-cm) se zadním výhozem jsou ideální pro:
- Oblasti, kde se pohybují lidé
- Školy
- Parky
- Hřiště
- Oblasti s provozem (mětské bulváry, krajnice atd.)
- Podmínky a použití:
- Oblasti s dlouhou trávou a plevelem
- Oblasti, kde zákazník není tak znepokojen širokým rozptylem trávy (parky, krajnice atd.),
- Vládní zakázky, kde je dáno že žací stroj musí být vybaven zadním výhozem.
Klíčové prvky žacího stroje se záběrem 72-in. (183-cm) zahrnují:
- Žací ústrojí je vyrobeno z oceli třídy 7, tloušťka 0.179-in.(4,6-mm) aby obstálo náročným požadavkům při používání v komerčním a komunálním sečení.
- Žací ústrojí je konstruováno s patentovaným systémem deflektorů, který snižuje výskyt trsů, defektů a přehazování a
výsledkem je vzhled, kterému se konkurenční sekačky se zadním výhozem nemohou rovnat. - Hnací řemenový systém má snadno nastavitelní napínání.
- Použitím pružinového systému je vyloučeno nebezpečí nadměrného napínání, což zajišťuje dlouhou životnost řemene a vynikající výkonnost během sezóny.
- Pro snadný servis a údržbu lze ústrojí otočit do svislé zajištěné polohy.
- Hluboká konstrukce žacího ústrojí zvyšuje proudění vzduchu a lze zpracovat více materiálu.
- Obsluha může upravovat pouze stranou.
- Oboustranné upravování zvyšuje produktivitu obsluhy.
- Výšku sečení lze upravovat v rozmezí 1-in. až 6-in. (2,5-cm až 15,2-cm) po 0.5-in. (1,3-cm), díky tomu může obsluha přizpůsobit sečení aktuálním podmínkám.
-
Kolečka, válečky nebo postranní kluznice zvedají žací ústrojí na nerovných plochách pro dobře upravený vzhled.
-
Dvojitě uchycená protiskalpovací kolečka poskytují zvýšenou odolnost.
-
Snadný systém zvedání a zajištění pro potřeby servisu.
-
Standartní polopneumatická kola se nevypustí ani při defektu.
-
Vřetena lze promazat bez nutnosti vyndání ochrany řemene.
-
1-in. (2,5-cm) za studena kovaná vřetena mají dlouhou životnost.
-
Tepelně opracované pro zvýšenou pevnost
-
-
Certifikováno podle evropských standardů (CE)
72-in. (183-cm) 7-Iron V-Flex žací ústrojí s bočním výhozem pro komerční použití
(POZNÁMKA: není k dispozici v regionu 2.)
72-in. 7-Iron V-Flex žací ústrojí
Žací ústrojí se záběrem 72-in. (183-cm) 7-Iron V-Flex je vhodné pro ty, kdo potřebují rotační žací ústrojí schopné sledovat zvlnění a prohlubně v nerovných nebo hrbolatých oblastech:
- Golfová hřiště
- Sportoviště
- Parky a odpočinkové zóny
- Obce
Žací ústrojí V-Flex z oceli třídy 7, 0.179-in. (4,6-mm) tloušťka:
- Přidaná síla pro náročné využití na golfovém hřišti.
Žací ústrojí má patentovaný systém pohonu řemenem, který umožňuje ústrojí odchýlení o 20 stupňů nad a pod střed. Tato konstrukce také umožňuje, aby zůstal řemen čistý a zabraňuje tomu, aby se řemen natahoval a kroutil při ohýbání.
Specifikace žacího ústrojí
|
|
60-in. |
62-in. |
72-in. |
72-in. |
72-in |
| Míra (tloušťka) |
Třída oceli 7, |
Třída oceli 7, 0.179 in. |
Třída oceli 7, 0.179 in. |
Třída oceli 7, 0.179 in. |
Třída oceli 7, 0.179 in. (4,6 mm) |
| Výška sečení |
1 až 6 in. |
1 až 6 in. |
1 až 6 in. |
1 až 6 in. (2,5 až 15,2 cm) |
1 až 6 in. (2,5 to 15,2 cm) |
| Samostavné kolo |
Polopneumatické |
Polopneumatické |
Polopneumatické |
Polopneumatické |
Pneumatické |
| Stavěcí kola |
Ano přední a zadní |
Ano přední a zadní |
Ano přední a zadní |
Ano přední a zadní |
Ano přední a zadní |
| Oscilace ústrojí vzhledem k zemi |
+/- 15 stupňů |
+/- 15 stupňů |
+/- 15 stupňů |
+/- 15 stupňů |
+/- 15 stupňů |
| Náklon ústrojí v příčném směru |
+/- 8 stupňů |
+/- 8 stupňů |
+/- 8 stupňů |
+/- 8 stupňů |
+/- 8 stupňů |
| Ústrojí namontováno u výrobce |
Ne |
Ne |
Ne |
Ne |
Ne |
| Čas, který potřebuje jeden člověk na montáž nebo demontáž ústrojí (bez nářadí) |
10 min |
10 min |
10 min |
10 min |
10 min |
| Čas na změnu výšky sečení |
3 min bez nářadí |
3 min bez nářadí |
3 min bez nářadí |
3 min bez nářadí |
3 min bez nářadí |
| Typ řemenu |
Kevlarový® řemen |
Kevlarový řemen |
Kevlarový řemen |
Kevlarový řemen |
Kevlarový řemen |
| Typ krytu řemenu |
Plast |
Plast |
Plast |
Plast |
Plast |
| Čas potřebný na demontáž nebo montáž krytu řemenu |
2 min nebo méně |
2 min nebo méně |
2 min nebo méně |
2 min nebo méně |
2 min nebo méně |
| Typ nože |
Výkonné nakládání |
Střední zdvih |
Výkonné nakládání |
Střední zdvih |
Střední zdvih |
| Otáčky špičky nože |
18 000 fpm (5 486 m/min) |
16 000 fpm (4 877 m/min) |
18 000 fpm (5 486 m/min) |
16 000 fpm (4 877 m/min) |
16 000 fpm (4 877 m/min) |
| Otáčky špičky nože (R2) | 14 200 fpm (4,3 km/min) | 14 200 fpm (4,3 km/min) | 14 200 fpm (4,3 km/min) | 14 200 fpm (4,3 km/min) | nehodí se |
| Vřetena |
3 |
3 |
3 |
3 |
3 |
| Vyrovnání žacího ústrojí do strany při nerovnostech |
Ano |
Ano |
Ano |
Ano |
Ano |
| Výhoz |
Boční |
Zadní |
Boční |
Zadní |
Boční |
| Šířka záběru: |
60 in. |
62 in. |
72 in. |
72 in. |
72 in. (183 cm) |
| Celková šířka (deflektor dole) |
74 in. |
64 in. |
86 in. |
74 in. |
74 in. (188 cm) |
| Hmotnost |
--- |
--- |
--- |
--- |
--- |
Možnosti sedadla pro stroje s předním žacím ústrojím nabízí větší pohodlí pro celodenní produktivitu
Protože víme jak pohodlí obsluhy zlepšuje produktivitu, zkonstruoval John Deere žací stroj s žacím ústrojím vpředu TerrainCut™ Front aby měla obsluha co možná největší pohodlí.
Pohodlí obsluhy zlepšuje produktivitu. Žací stroje s čelním žacím ústrojím TerrainCut s otevřeným místem obsluhy mohou být vybaveny různými druhy sedaček, které mají funkce a nastavení pro dosažení co největšího pohodlí obsluhy.
Standardní a komfortní sedadlo
Komfortní sedadlo deluxe
Komfortní sedadlo deluxe (nedostupné pro region 2)
- Sedadlo s posunem pro nastavení jak pro obsluhu s vysokou tak i malou postavou
- Standartní nastavitelné loketní opěrky
Komfortní nastavení odpružení sedadla
Komfortní nastavení odpružení sedadla
Komfortní nastavení odpružení sedadla má tyto funkce:
-
Posouvání sedadla pro pohodlí každé obsluhy jak s vysokou tak i malou postavou
-
Dodatečné nastavení podle hmotnosti obsluhy 100 lb (45,4 kg) až 270 lb (122,5 kg)
-
Ergonomicky nastavitelné pošltáře
-
Zadní úhel lze nastavit od 5 stupňů do 15 stupňů
-
Nastavitelná bederní opěrka
-
Nastavitelné loketní opěrky
Další prvky pro pohodlí zahrnují:
- Standartní držák nápojů
Sedadlo se vzduchovým odpružením
Sedadlo se vzduchovým odpružením
Sedadlo se vzduchovým odpružením minimalizuje vibrace při řízení. Snadno nastavitelné aby splnilo požadavky každé obsluhy, nabízí vzduché, lehké odpružení.
Sedadlo poskytuje účinnou úlevu od náporu na záda díky širokým, ergonomickým polštářkům a nastavitelným úhlem zad, výškou, loketními opěrkami a bederní opěrkou.
Páka nastavení vzduchového odpružení
Nastavení bederní opěrky
Hlavní prvky vzduchem odpruženého sedadla jsou:
-
Nastavení úhlu opěradla — Sklopte opěradlo vzad pomocí páky v levém dolním rohu sedadla.
-
Nastavitelný úhel loketních opěrek — Každou opěrku lze nastavit individuálně.
-
Nastavení bederní opěrky — Tímto se upravuje polštář na opěradle.
-
Nastavené vzduchového odpružení — Zatáhněte nahoru páku ve spodní části sedadla pro jeho zvednutí. Stlačte páku dolů pro snížení sedadla.
-
Posun dopředu — Sedadlo se posunuje dopředu pomocí páky pod sedadlem.
Klíčové přínosy pro obsluhu:
-
Poskytnutí maximálního jízdního komfortu a kvality, což minimalizuje únavu obsluhy
-
Tlumí nízkofrekvenční vibrace lépe než mechanické odpružení
Servis je navržen tak, aby snížil náklady na údržbu a zvýšil dobu provozu
Kapota motoru
Velká zakrývací plocha kapoty motoru
Západka kapoty
Kapota motoru má velkou zakrývací plochu:
- Minimalizuje množství materiálu, který se může dostat do chladiče
- Minimalizuje potřebu čištit plochy kapoty
Západka kapoty bezpečně drží kapotu na svém místě, poskytuje optimální utěsnění:
- Západka kapoty se nachází v horní části kapoty za sedadlem.
Kapota motoru se otevírá dozadu
Navržena pro servisní přístup
Provedení pro servisní přístup pomáhá splnit všechny kroky denní údržby aby byl stroj udržen v provozu ve špičkovém stavu.
Kapota se otevírá dozadu a odkrývá následující:
- Motor
- Olejový a palivový filtr
- Chlazení hydraulického oleje
- Kontrola/plnění chladiče
V případě potřeby lze kapotu zcela demontovat. Sedadlo se sklápí dopředu pro přístup ke vzduchovému filtru, pojistkám, měrce oleje motoru a přední straně motoru.
Páčka uvolnění kondenzátoru
Odklopený kondenzátor pro čištění
Snadno pohyblivé páčky slouží k uvolnění kondenzátoru klimatizace (pouze u modelů 1575 a 1585) a chlazení paliva a oleje takže je možné je odklopit aby je bylo možné důkladně vyčistit mezi nimi a chladičem motoru.
Přístupový panel v podlaze
Odnímatelná podlaha
Panel v podlaze lze demontovat pro přístup k rozvodce, hřídeli PTO a většině spojení.
Na spodní straně panelu je umístěn snadno čitelný přehled denních servisních činností:
- Poskytuje přístup k snadnému připojení hnacího hřídele při výměně nářadí
- Zvyšuje se pravděpodobnost, že servis bude proveden v optimálním čase, čímž se zajistí nejvyšší úroveň výkonu a provozuschopnosti
Demontovaný panel v podlaze
Demontáž panelu v podlaze umožňuje pohodlný přístup k hnacímu hřídeli, který ovládá žací ústrojí, sněhovou frézu a rotační kartáč:
- Díky němu je změna z jednoho předního nářadí na jiné jednodušší a pohodlnější
Hydraulické hadice mají znovu použitelné armatury s o-kroužky (ORS):
- ORS armatury těsní při nižším kroutícím momentu aby nedošlo k úniku.
- Armatury lze z poškozené hadice sejmout a namontovat na jinou hadici.
- Značně se tak sníží doba opravy a odstávka.
Zobrazazaní otočení pro účely servisu™ (RFS)
RFS pojistka
Funkce RFS umožňuje snadný přístup k žacímu ústrojím kvůli čištění a údržbě:
- Pojistný kolík umožňuje zajistit žací ústrojí v poloze pro čištění nebo údržbu.
- Horní mazací armatury vřeten jsou přístupné bez demontáže krytů řemenu.
Technické údaje
| Technické údaje | ||||
|---|---|---|---|---|

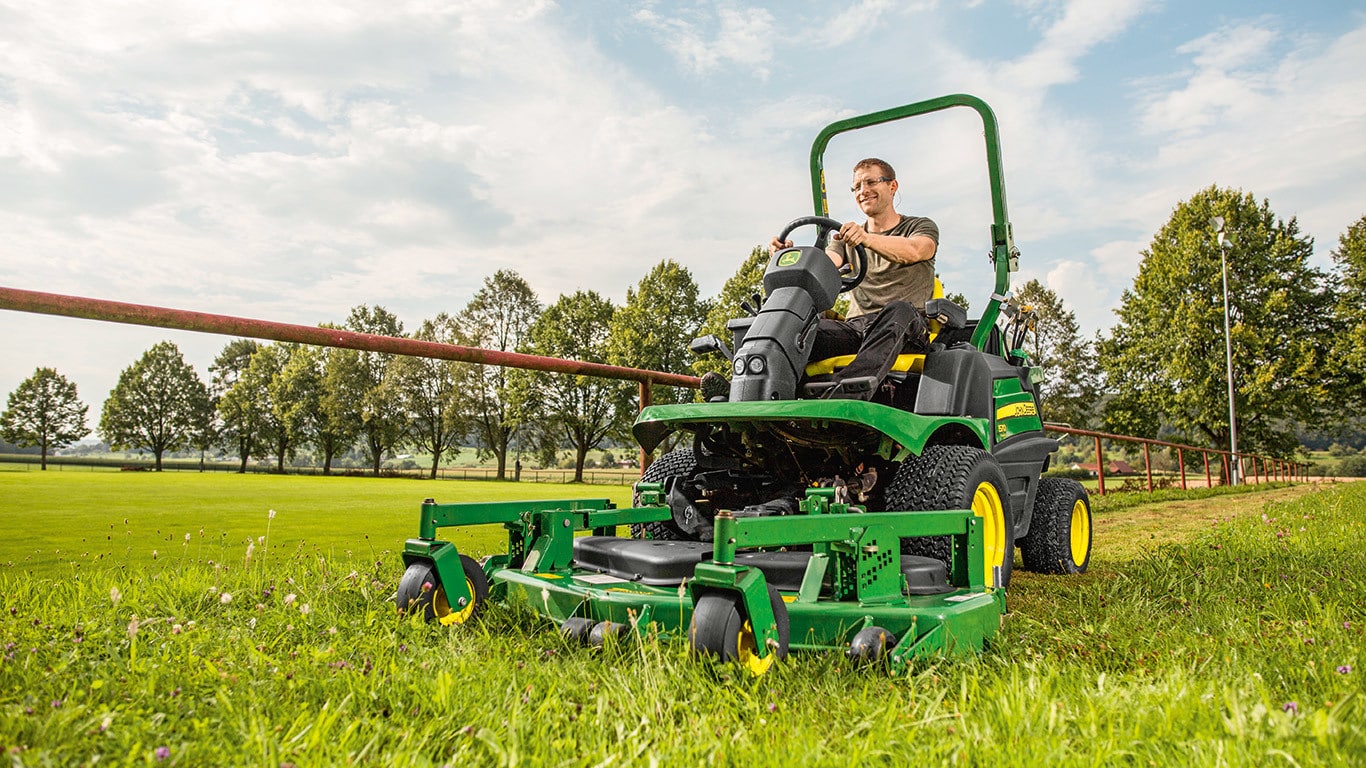

| John Deere 1570 Rotační žací stroj s čelním žacím ústrojím |
| Rozměry mechanismu | 60, 62, 72 in 153, 158, 183 cm |
|||
|---|---|---|---|---|
| Výkon | 30.9 HP* 22.7 kW |
|||
| Volitelné palivo | Vznětový |
Více...
* Informace o výkonu a točivém momentu motoru jsou poskytnuty výrobcem motoru a jsou určeny pouze pro srovnávací účely. Skutečný výkon a točivý moment budou nižší. Další informace najdete na webové stránce výrobce motoru.
