1270H

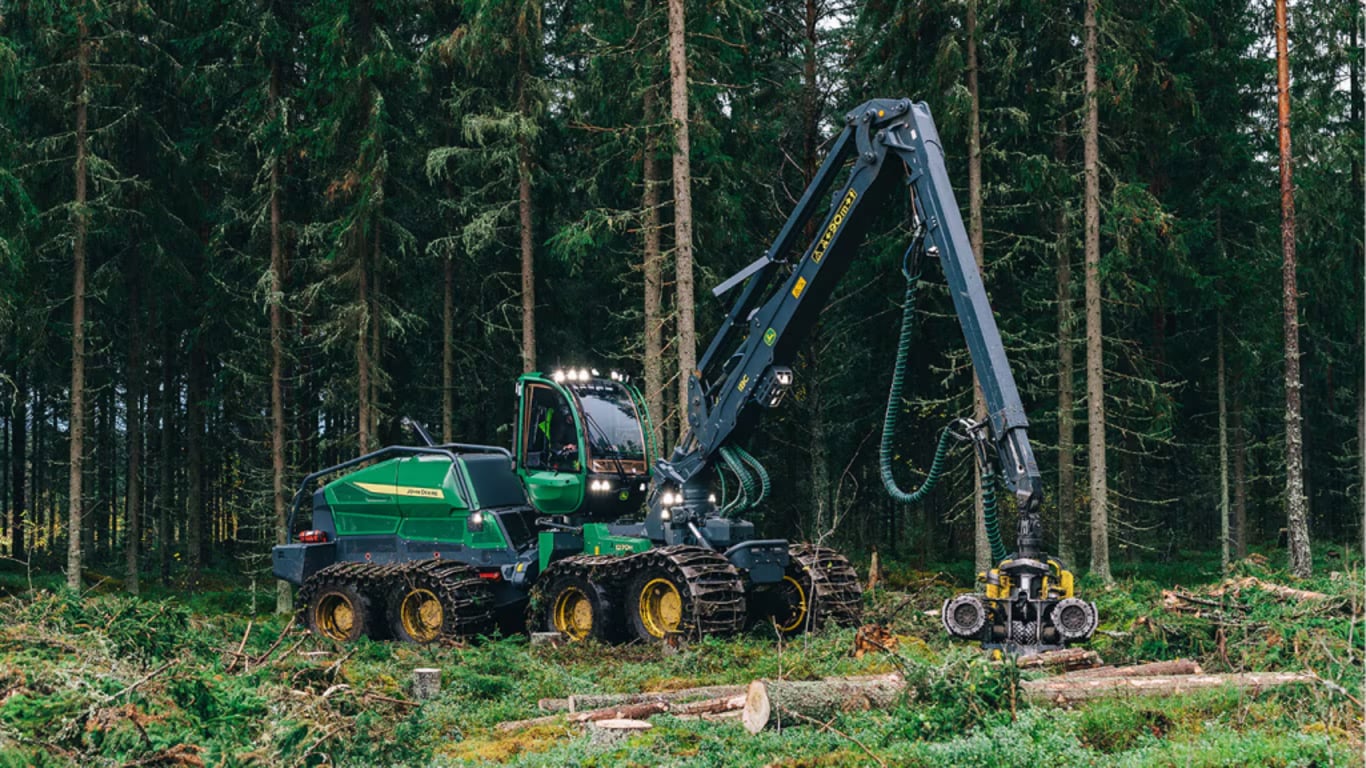

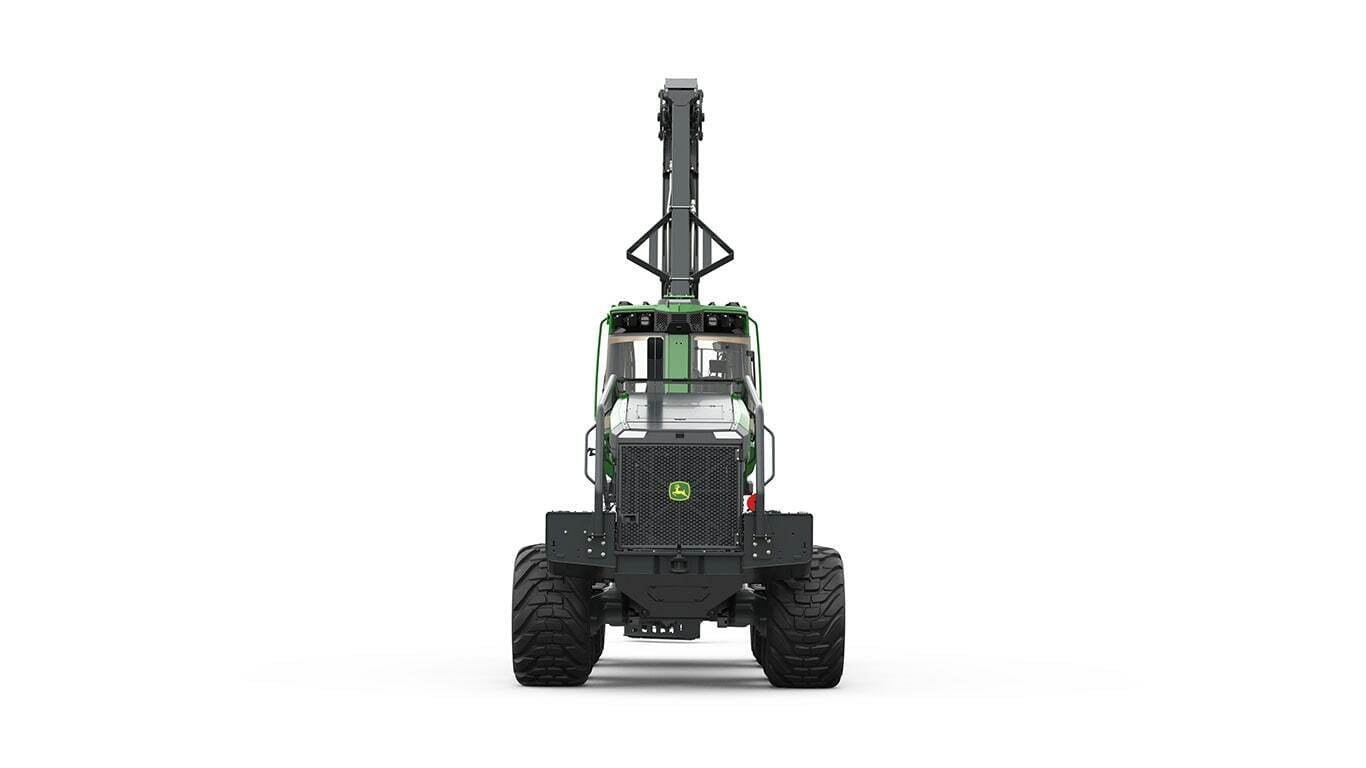

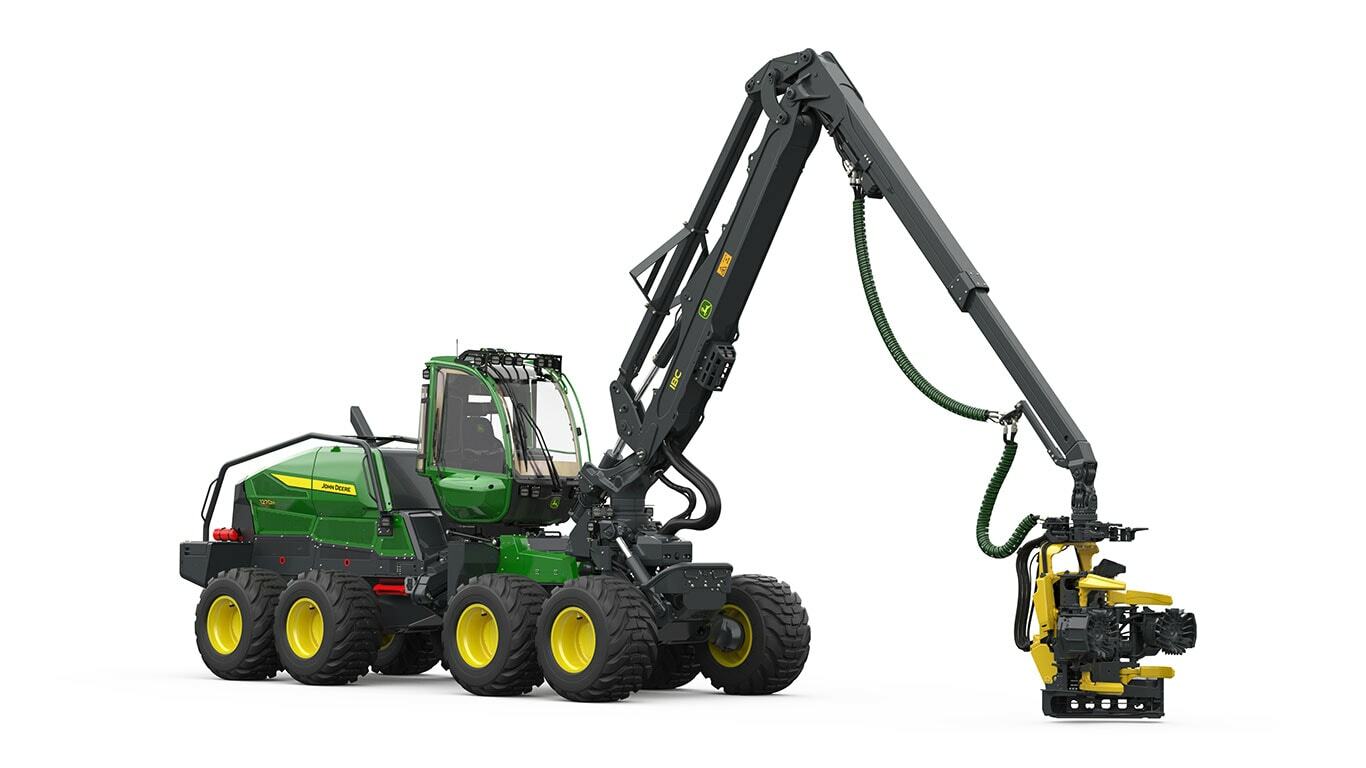

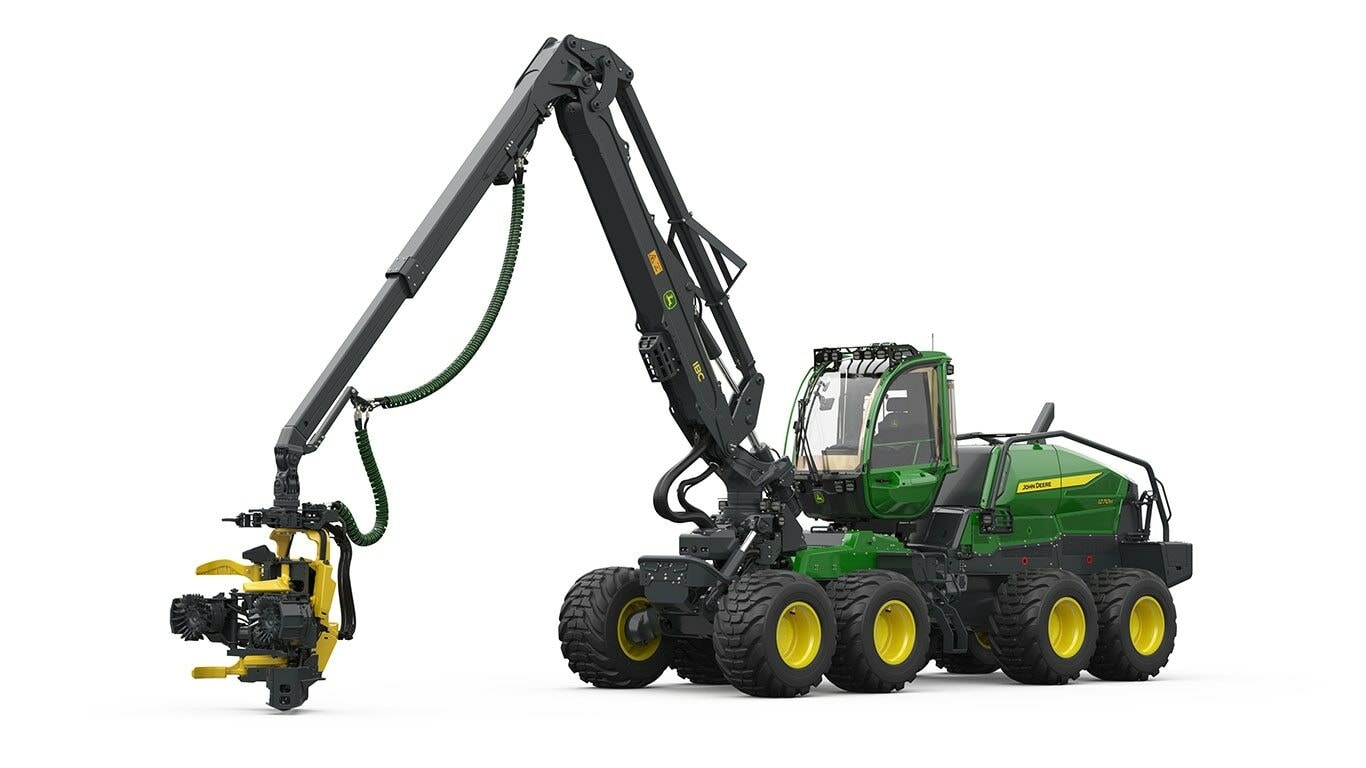

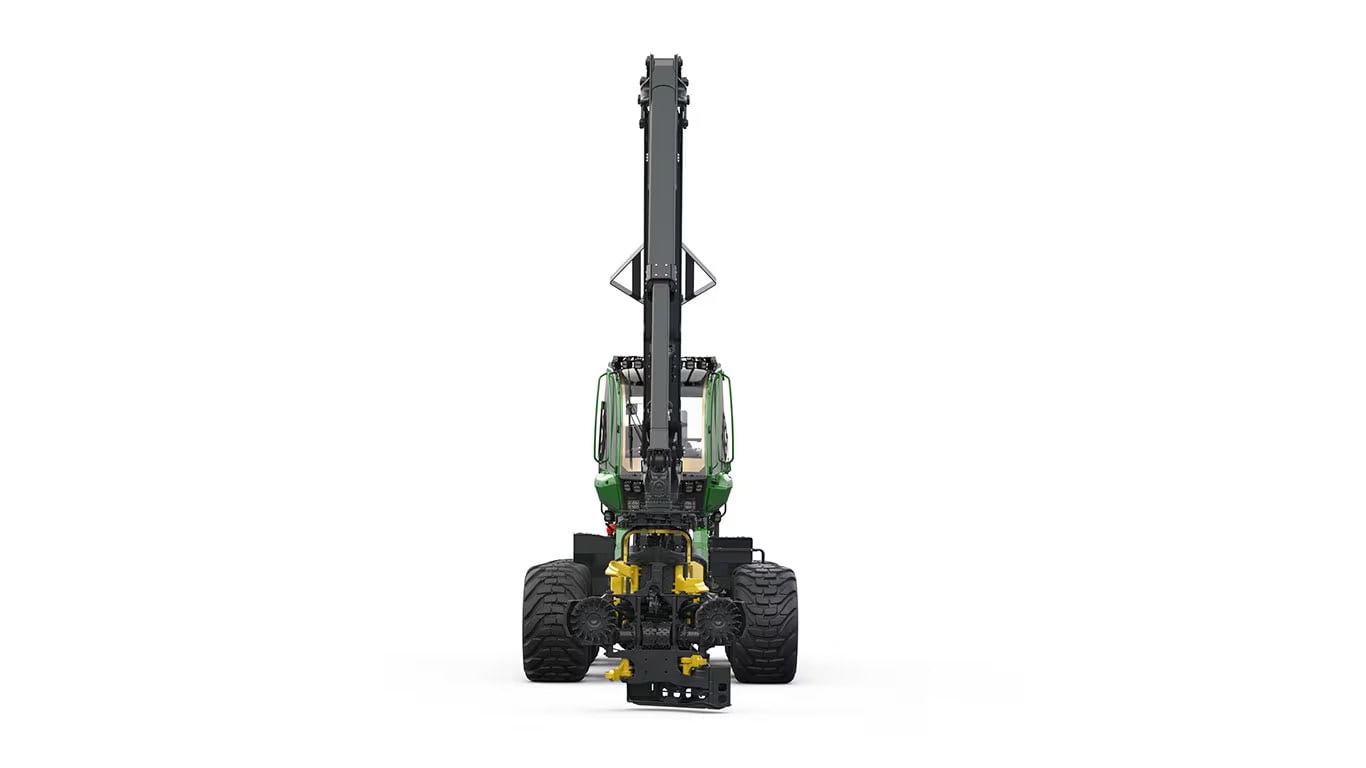

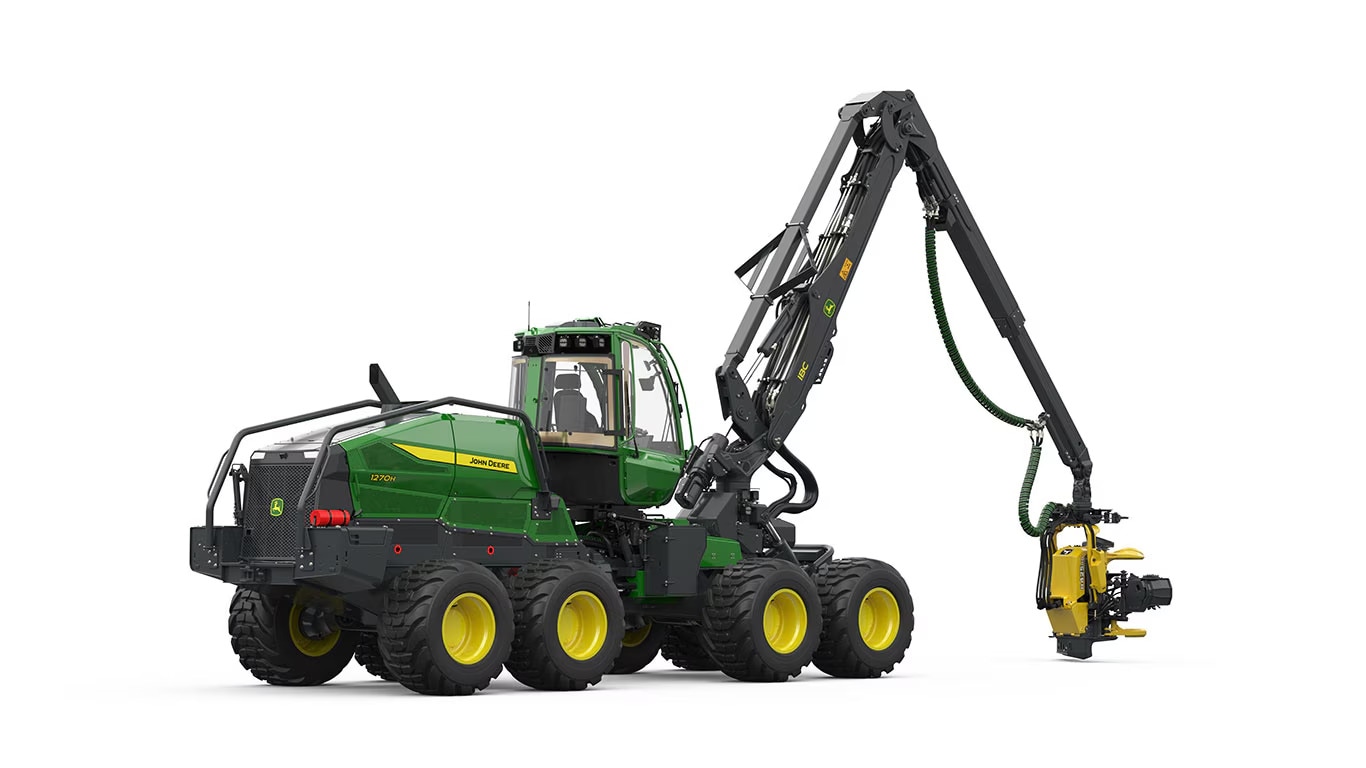

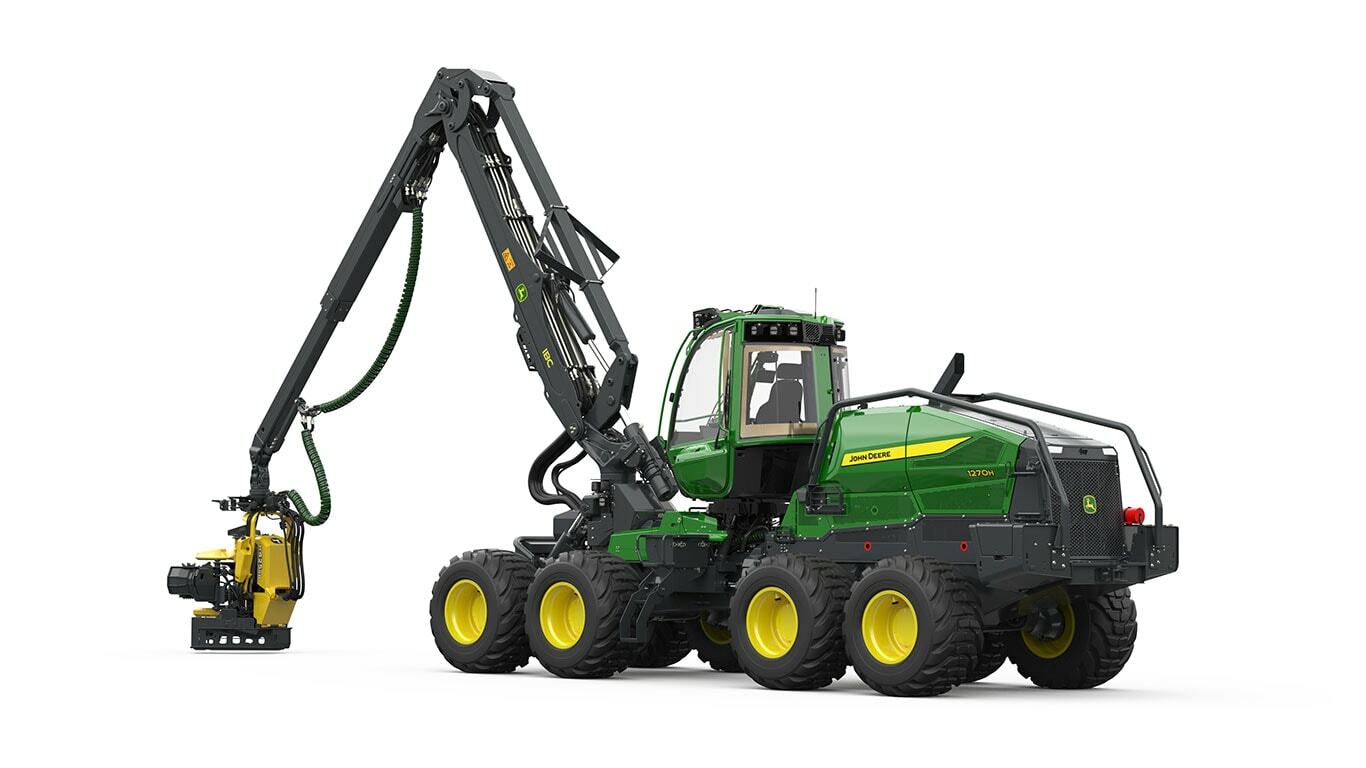

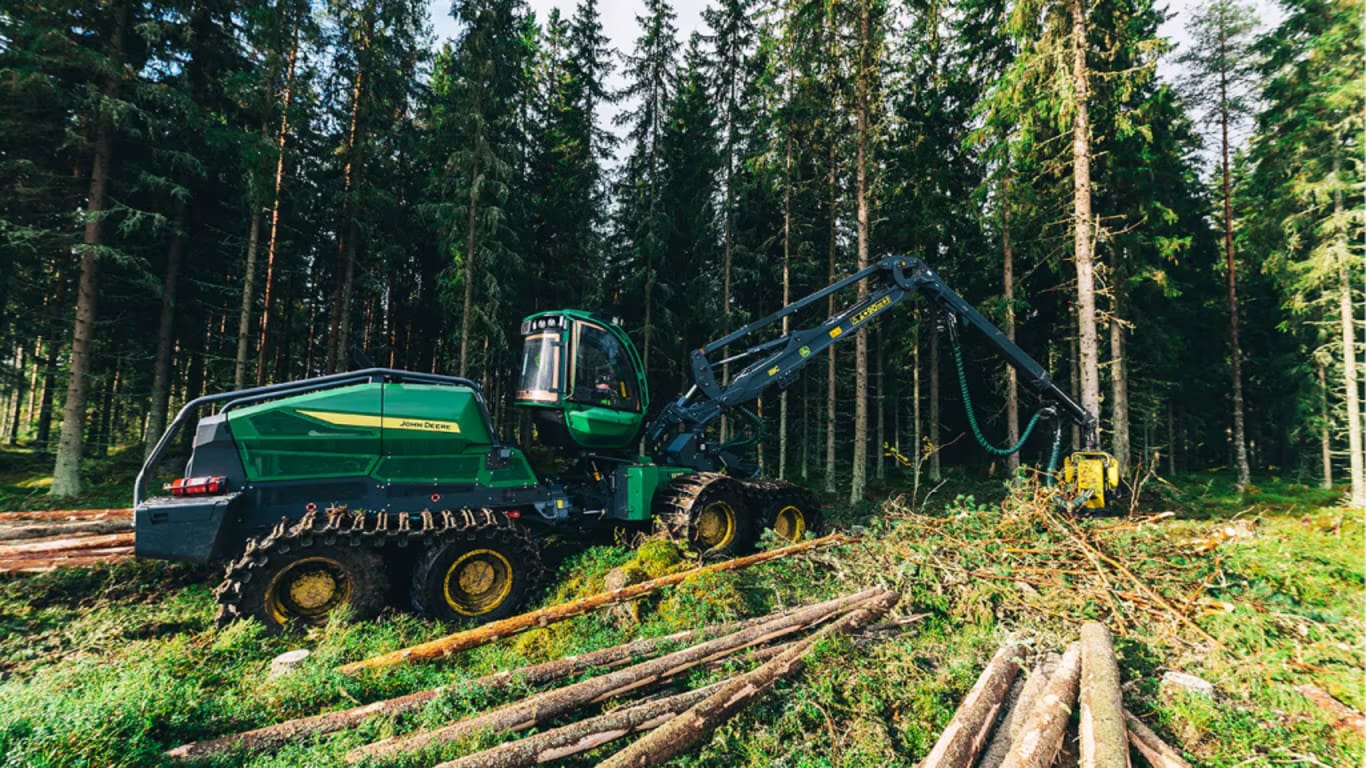

1270HKolový harvestor

Výkonný všestranný sklízecí drtič slámy
IBC jako standard
Výložník H7 s vysokým zdvihacím a točivým momentem při otáčení
Snadný servis a údržba
Velký výběr adaptérů
Vynikající výhled na pracovní prostor

Vlastnosti

Ovládací systém TimberMatic™ H

Ovládací systém TimberMatic™ H s integrovanými mapami TimberMatic pomáhá pracovníkovi obsluhy dosáhnout vynikajícího výkonu a produktivity.

Automatizace TimberMatic H s programovatelnými tlačítkovými joysticky nabízí snadné ovládání a lepší ergonomii. Rozhraní je jednoduché a systém automatizace H vytváří konzistentní uživatelské prostředí pro všechny lesnické produkty. Vizualizace obsahuje možnosti nočního a denního výhledu. Na obrazovce se zobrazují pouze informace týkající se aktuální situace.

Snadné spuštění místa díky toku dat
TimberManager mezi strojem a aplikací TimberManager: Soubory StanForD, sestavy, pracovní doba atd.
Témata denního a nízkého osvětlení
Druhy stromů a sortimenty dřeva vyznačené různými barvami.
Dostupnost informací specifických pro pracovníka obsluhy, místo a stroj (např. metriky výkonnosti a efektivity).

Mapy TimberMatic

Mapy TimberMatic registrují cestu harvestoru a sortiment dřeva s přesným umístěním každého kmene. Vyvážecí stroje pracující na stejném místě vidí přesnou situaci v reálném čase a pracovník obsluhy harvestoru současně vidí umístění vyvážecích strojů. Pracovníci obsluhy mohou v mapě vyznačit oblasti, které jsou obtížné, nebo oblasti, kterým je třeba se vyhnout, případně jakékoliv jiné poznatky o terénu. Komunikace mezi pracovníky obsluhy stroje je lepší, protože údaje jsou ukládány v systému a nejsou závislé na paměti člověka. Údaje mezi stroji jsou aktualizovány pomocí cloudové služby.

Mapy TimberMatic zobrazují v reálném čase polohu a umístění kmenů a průběh práce na pracovišti. Mapy zobrazují umístění a objem jednotlivých druhů dřeva, které mají být naloženy. Při přepravě nákladu je průběh automaticky aktualizován na mapě a naložené hromady zmizí z mapy. Zobrazení produkce ukazuje, jaké procento dokončené produkce představuje odpad, vlákninové dřevo nebo pilařskou kulatinu.

Mapy TimberMatic jsou standardní funkcí lesnických strojů John Deere.

Přečtěte si více

Inteligentní ovládání ramen IBC

IBC představuje standardní funkci ve všech harvestorech řady H.

Těžební stroj’ vyžaduje, aby byl systém IBC nastaven přesně podle pracovního cyklu; trajektorie a fungování ramena se mění podle toho, zda je hlava těžebního stroje prázdná nebo drží strom.

IBC zlepšuje pracovní ergonomii a navásí obsluhu stroje při správném používání prodloužení remene. Provoz výložníků se stává jemnější a tím se snižuje napětí na celé rameno.

Špička ramene autoamticky sleduje požadovanou trajektorii. Zvolení režimu Kopec udělá trajektorii vhodnou pro práci na svahu.

Hlava těžebního stroje je poháněna do optimální težební výšky. Systém chytře navádí při používání ramena během různých pracovních fází a snižuje napětí na rameno.

Chytré ovládání otáčení ramena zlepšuje ovládání pohybů také u dalekých dosahů. Rameno se snadno používá a přesně ovládá.

IBC 3.0 je k dispozici pro model 1270H.

Přečtěte si více

Blokování rámu

Díky válcovému zámku rámu jsou naše stroje stabilní ve všech terénech a umožňují vynikající stabilitu při práci s ramenem otočeným do strany, přičemž poskytují pracovníkovi obsluhy velký pracovní prostor. Jistá a stabilní práce díky silnému válcovému zámku rámu a maximální stabilita díky volitelnému aktivnímu zámku rámu.

Inteligentní kabinový klíč

Inteligentní kabinový klíč je osobní klíč k dálkovému odemknutí dveří stroje a otevření řídicího systému PC a TimberMatic s nastavením specifickým pro pracovníka obsluhy. Může být také přizpůsoben pro pracovníky servisu a řidiče přívěsů a obsahuje imobilizér.

Když pracovník obsluhy dálkově otevře blokování dveří, stroj je zapnutý, počítač se spustí a přibližovací světla se automaticky rozsvítí. Pracovník obsluhy jen nastartuje motor a stroj je připraven k práci.

Otáčení a vyrovnávání kabiny

Harvestory řady H 1270H a 1470H jsou standardně vybaveny kabinou otočnou o 220 stupňů s vyrovnáváním. Programovatelné tlačítkové joysticky usnadňují pracovníkům obsluhy práci.

Vyrovnávací a otočná kabina pomáhá pracovníkovi obsluhy stroje udržovat správný pracovní postoj k zabránění napětí na zadní oblasti a oblasti ramen. Obsluha může sedět vzpřímeně i na nerovném terénu a kabina se může otáčet ve všech směrech, aby vždy směřovala k pracovní ploše.

Obchodní uniformu pro řadu H navrhla společnost BMW Design Works. Motor byl otočen o 180 stupňů, palivové nádrže, nádrže hydraulického oleje a čerpadla jsou umístěny před motorem a ventilátor je v zadní části stroje. To vše vytváří velmi tichou kabinu.

Zadní a přední kamery harvestoru poskytují dobrý výhled na pracovní prostor. Přední kamera s osvětlením poskytuje lepší výhled na přední část harvestoru při probírce a během zpracování stromů.

Ramena harvestoru H7

Ramena harvestoru H7 poskytují vynikající výkonnost, kterou představují zvedací a otočné síly a rozsah pohybu. Tvrzená otočná lišta a pilové zuby jsou součástí standardní výbavy a zajišťují vyšší odolnost a delší provozuschopnost.

H7 poskytuje vynikající produktivitu a zvedací výkonnost při maximálních hodnotách rozsahu. Automatické mazání díky centrálnímu mazacímu systému usnadňuje údržbu.

Zvedací točivý moment: 217 kNm
Tažná síla: 55 kNm
Úhly náklonu vzad/vpřed: 28/20°

Systém řízení výkonu během zpracování (PPC)

Systém řízení výkonu během zpracování (PPC) v harvestorech 1270H a 1470H nabízí tři různé úrovně výkonu, takže lze zvolit nejvhodnější úroveň podle velikosti káceného stromu. Systém PPC předvídá zatížení motoru a reaguje zvýšením výkonu vzhledem k dané situaci. Systém řízení výkonu během zpracování snižuje spotřebu paliva při sklízení.

Hydraulická soustava

Hydraulická soustava je vybavena dvěma pracovními čerpadly a čerpadlem pohonu, které poskytují vynikající hydraulický výkon pro všechny funkce harvestoru. Tím je zajištěna vyvážená úspora paliva, optimalizace produktivity a minimalizace spotřeby paliva.

FT4 motoru

Výkon motoru John Deere 6090 PowerTech v harvestorech 1270H a 1470H je 220 kW a točivý moment je 1450 Nm.

Motor John Deere má mimořádně vysoký točivý moment a výkon v širokém rozsahu otáček. Otáčky motoru za minutu zůstávají během velkých změn v zatížení stálé. Motor je úsporný a lze jej provozovat výhradně na obnovitelnou naftu.

Systém úpravy výfukových plynů je chráněný tím, že je umístěný uvnitř konstrukce stroje. Rozměry kapoty motoru a výhled na pracovní prostor se nemění.

Rozbalit vše Sbalit vše

Technické údaje

Rozbalit vše Sbalit vše

Motor	John Deere 6090, 9,0 l Max. výkon 220 kW při 2000 ot./min. Točivý moment 1445 Nm při 1300–1400 ot./min.
Plnicí objemy	Palivová nádrž 467 l Nádrž kapaliny DEF (hrubý objem) 25 l
Pneumatiky	6 W Přední 600 nebo 710 * 26,5” Zadní 650 nebo 750 * 34” 8 W Přední 600 nebo 710 * 26,5” Zadní 600 nebo 710 * 26,5”
Rameno	John Deere H7 Hrubý zvedací moment 217 kNm Spící moment 55 kNm Spínací úhel 220° Max. dosah m vč. hlavy h: 8,6/10/11,7 m Úhel náklonu, přední/zadní 28/20°
Hydraulika	Průtok hydraulického oleje při 1700: 669 l/min Pracovní tlak 28/35 Mpa Hydraulická nádrž na olej 302 l Tažná síla 6W 190 kN 8W 220 kN
Kabina	Otáčení a vyrovnávání kabiny
Ovládací systém	TimberMatic H
Hlavy harvestoru	H424, H425, H425HD, H216 nebo H225E
Rozměry	Délka 6W 7,90 m 8W 8,10 m Rozvor náprav 6W 4,25 m 8W 4,45 m Šířka min. 2,75 m Vnější poloměr otáčení 6W 6,85 m 8W 7,10 m Přepravní výška 3,90 m Přepravní délka 6W 11,90 m 8W 12,20 m Světlá výška středního kloubu 0,70 m Hmotnost v tunách (harvestorová hlavice) 6W 22,2 tn (H424) 8W 24,2 tn (H424)
Ostatní	Úhel natočení kol ±44° Akumulátory Ah 2 x 174 Ah
