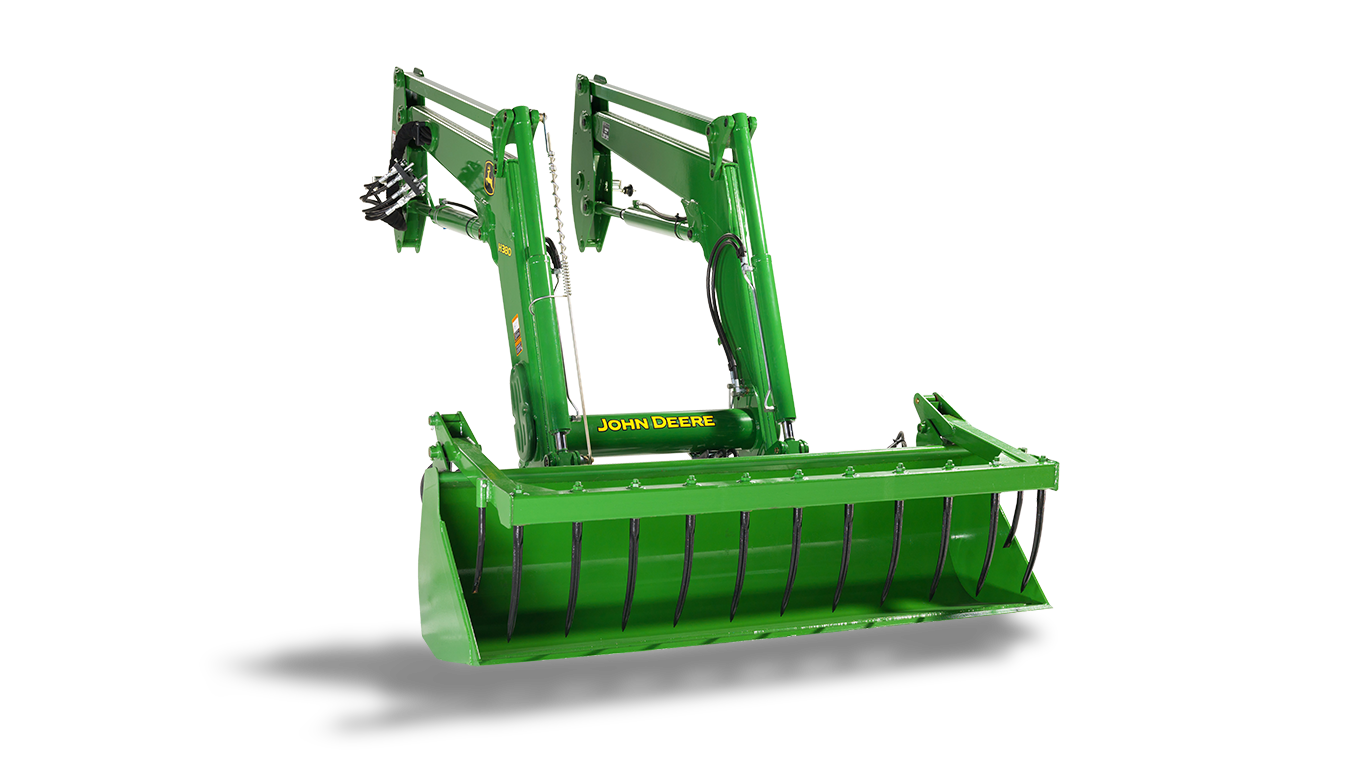

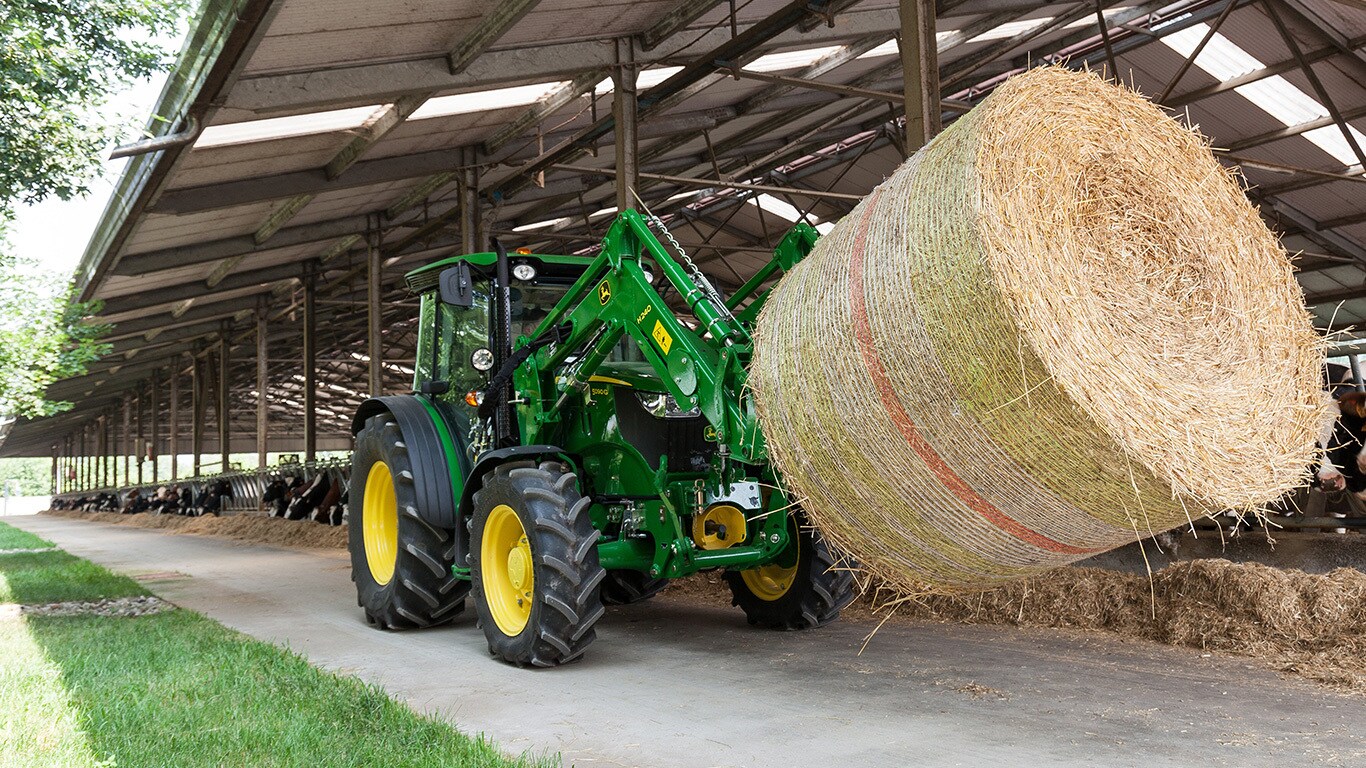

H260Čelní nakladač
- Zvýšená síla a odolnost
- Perfektní stabilita traktoru
- Vysoký výkon hydraulické soustavy
- Nepřekonatelný
Integrovaná konstrukce čelního nakladače H260 poskytuje optimální výkon na traktorech řady 5E a 5G. Toto řešení green-on-green je dostupné v konfiguraci s mechanickým paralelogramem (MSL) nebo bez vyrovnávání (MSL). Tento balíček je ideální pro zemědělské a stavební práce.
Abychom zajistili, že nové čelní nakladače splňují naše standardy – a vaše očekáváná – využíváme pouze nejkvalitnější materiály a precizní výrobu. Každý díl je důkladně testován za podmínek, které jsou ještě náročnější než podmínky na vaší farmě.
Vlastnosti
Rozbalit vše
Sbalit vše
Konstrukce s integrovanými hadicemi
Vypočítaná a testovaná konstrukce
Výhled bez překážek
Čelní nakladač H260 s konstrukcí krytu roury hnacího hřídele
Díly roury hnacího hřídele
Čelní nakladač při testování
Díly z lité oceli jsou zvýrazněné oranžovou barvou
Maznice integrované v otočných čepech
Aktivace odpružení
Tlačítko odpružení je při dodatečné montáži umístěno na pravé straně ovládacího panelu
Falešná pístnice válce lžíce
Uzavírací ventil je otevřený
Uzavírací ventil zavřený
Parkovací uzávěrka používaná pro servisní práce na traktoru
Řešení uložení parkovací uzávěrky
Krok 1
Krok 2
Krok 3
Tractor ready pro čelní nakladače kompatibilní s řadou 5M
Čelní nakladač Tractor-ready
5E s díly loader- ready
Tractor ready pro čelní nakladače kompatibilní s řadou 5M s ochranou maskou a soupravou nářadí
Montážní rámy namontované na rámech traktoru
Montážní rámy
Montážní rámy s integrovanou soupravou nářadí
Integrace ventilu pod kabinou traktoru 5M
Ovládací spojení páčky joysticku (zobrazen 5M)
Integrace ovládací páčky joysticku (zobrazen 5M)
Nakladač vyroben pro výkon a odolnost
Jeden vynikající nakladač s vybranými a testovanými díly
Konstrukce s integrovanými hadicemi
Vypočítaná a testovaná konstrukce
Čelní nakladače řady H jsou nejlepšími společníky traktorů John Deere. O lepší viditelnost se stará speciálně navržený rám s širokými rozměry a integrovanými hydraulickými hadicemi. Odolnost nakladače, který používá testované díly, se stará o to, aby traktor při použití s předním nakladačem pracoval s maximální účinností.
Viditelnost a odolnost jsou pro obsluhu velmi důležité prvky, ale důležité je také ovládání. Pro ovládání nářadí nakladače je řada H vybavena exkluzivním indikátorem na úrovni lžíce, který uvádí úhel nářadí.
Větší viditelnost
Výhled bez překážek
Konstrukce nakladačů řady R s nízkou polohou roury hnacího hřídele poskytuje obsluze dobrý výhled na nářadí bez ohledu na výšku zdvihu nakladače. Nízká pozice roury hnacího hřídele také umožňuje dobrou viditelnost pro přední světla traktoru, která poskytují ideální světelné podmínky i během používání v noci.
Hydraulická integrace
Čelní nakladač H260 s konstrukcí krytu roury hnacího hřídele
Dobrý výhled také zajišťuje integrace částí hydrauliky, protože je vše umístěno uvnitř rámu.
Ukryté potrubí pro olej zaručuje lepší výhled a díly jako hadice, odpružení, rozváděcí ventil a pojistný ventil jsou chráněné. Možnost sundat kryt roury hnacího hřídele umožňuje obsluze přístup ke kompletnímu hydraulickému rozvodu. Práce na částech hydrauliky tak nezabere příliš velké množství času.
Díly hydrauliky umístěné okolo roury hnacího hřídele
Díly roury hnacího hřídele
| Počet | Popis |
|
|
Odpružení |
|
|
Pojistný a rozváděcí ventil |
| |
Třetí funkce |
Čelní nakladač řady H je prémiový produkt s ukrytým olejovým vedením hydrauliky. Odpružení (1) je dobře chráněné uvnitř roury hnacího hřídele a lze ho rychlospojkami jednoduše vyjmout. Pro aktivaci a deaktivaci odpružení je elektrická lopatka připojená k plynovému zásobníku. Rozváděcí ventil (2) a přímo spojený pojistný ventil jsou umístěny nad rourou hnacího hřídele, ale stále jsou chráněny odnímatelným krytem. Tyto ventily jsou umístěny na druhé straně třětí funkci (3). Přímo připojený pojistný ventil (2a) na druhé straně třetí funkce (3). Rychlé odjištění (není na obrázku) je umístěno vedle rozváděcího ventilu (2). Roura hnacího hřídele je našroubovaná na kovovou kostru a lze ji jednoduše pomocí klíče odejmout.
Konkrétní díly pro prvotřídní odolnost
Čelní nakladač při testování
Díly z lité oceli jsou zvýrazněné oranžovou barvou
Pro větší úroveň odolnosti byly všechny otočné klouby jsou konstruovány s širší kontaktní plochou a jsou vyrobeny z lité oceli. Tato vylepšení snižují opotřebení čepu a lépe zvládají náročný provoz. Nakladače řady H mají také speciální čepy, které jsou v otočných kloubech vybavené maznicí. Jsou zkonstruovány pro dlouhou životnost a nevyžadují vyměnitelná pouzdra.
Snadná údržba
Maznice integrované v otočných čepech
Maznice jsou chráněné speciální konstrukcí z lité oceli. Díky tomu nemusíte nic vyndávat a máte ke všemu rychlý a jednoduchý přístup. Zajímavá konstrukce čepů se stará o to, aby se během pohybů nakladače nehýbaly. Tato konstrukce navíc drží mazání na povrchu čepů. Nerotování čepů je důležitou vlastností, která zabraňuje jejich deformaci a neobvyklému opotřebení.
Odpružená uvnitř roury hnacího hřídele
Aktivace odpružení
Tlačítko odpružení je při dodatečné montáži umístěno na pravé straně ovládacího panelu
Tlačítko odpružení je umístěno na joystick (1). Pro aktivaci a deaktivaci odpružení je elektrická lopatka připojená k plynovému zásobníku. Odpružení je připojené k zvedacím válcům, které se pohybují oběma směry a umožňují plynulý pohyb ramene. Jde tak o další prvek, který obsluze pomůže při nakládání materiálu. Lze objednat balíček montáže na místě, ve kterém bude doručeno i tlačítko.
Falešná pístnice válců
Falešná pístnice válce lžíce
Rychlé časy cyklů lžíce při nakládání jsou důležité pro to, aby bylo vysypání nákladu z lžíce co možná nejproduktivnější. Konstrukce válců lžíce může mít velký vliv na čas cyklu, obzvláště u nakladačů s mechanickým paralelogramem (MSL).
Všechny nakladače řady H s MSL využívají falešné pístnice válce lžíce. Falešná pístnice hydraulického válce má menší požadavek na přesun oleje na hlavě válce, což umožňuje válci rychlejší vysypání, než je tomu u normálního válce.
Bezpečnostní prvek
Uzavírací ventil je otevřený
Uzavírací ventil zavřený
Hydraulický uzavírací ventil je nabízen v základní výbavě nakladačů řady H, aby nedošlo k náhlému snížení nakladače. Rám lze v případě nutnosti uzamknout, například během servisní prohlídky traktoru.
Parkovací zámek pro Austrálii
Parkovací uzávěrka používaná pro servisní práce na traktoru
Řešení uložení parkovací uzávěrky
Kromě uzavíracího ventilu jsou na obou zvedacích válcích parkovací uzávěrky, které jsou v Austrálii povinné. Parkovací uzávěrka blokuje válec a při servisní práci nebo údržbě traktoru brání snížení nakladače. Čelní nakladače objednané v Austrálii jsou v základu parkovací uzávěrkou vybaveny.
Snadná montáž a demontáž nakladače
K bezpečnému odpojení čelního zakladače stačí provést tři rychlé kroky
Krok 1
Umístěte nakladač s vyprázdněnou lžicí na zem.
Krok 2
Položte odstavné podpěry.
Krok 3
Vyjměte čepy ramena.
Po tomto kroku může být traktor uveden do neutrální polohy a s pomocí lžíce a zvedacích válců může být čelní nakladač odpojen. Další krok může být proveden po odpojení ramen čelního nakladače z přípojných rámů.
Před odpojením multikonektoru uvolněte pomocí pohybu joysticku do všech stran tlak z hydraulických hadic. Poté odpojte multikonektor a položte jej na rám čelního nakladače viz obrázek.
Vycouvejte s traktorem a pokračujte v práci.
První krokem je položení čelního nakladače a vyklopení lžíce pro menší zátěž nakladače na traktor. Druhým krokem je spuštění odstavných podpěr a odejmutí čepů rámu. Rotujte rám dopředu prodloužením zvedacího válce, dokud není za místem čepu na připojovacím rámu. Nyní použitím vyrovnávacího obvodu natáčejte lžíci zpět, dokud není rám odpojen z připojovacích rámů a neuvolní se pneumatiky. Tento úkon můžete provést s traktorem s převodovkou v poloze neutrál. S parkovací brzdou je třetím krokem vypnutí motoru a uvolnění hydraulického tlaku, jak pro traktor označeno. Poté odpojte nebo otevřete jednobodový hydraulický konektor.
Prvek Tractor-ready šetří čas a zajišťuje kvalitní integraci s čelním nakladačem
Tractor ready pro čelní nakladač, dostupný přímo z výroby
Tractor ready pro čelní nakladače kompatibilní s řadou 5M
Čelní nakladač Tractor-ready
Prvek tractor-ready je volitelnou možností, kterou lze z výroby objednat pro řadu traktorů 5M a 5G. Tato možnost umožňuje prodejcům obdržet traktor vybavený díly nakladače přímo z výroby traktoru. Traktory jsou poté doručeny s namontovanými a testovanými připojovacími rámy, středně nasazenými ventily s hadicemi, hydraulickými armaturami, mechanickým joystickem a spojovacími body nakladače.
Možnost loader-ready je nyní dostupná pro tříválcové traktory 5E etapy IIIA (úrovně 3). Více informací najdete v oznámení produktu.
5E s díly loader- ready
Díly nakladače namontované na traktor:
- Mechanický joystick pro 5E, 5G a 5M (pro 5G je možnost volby elektronického joysticku)
- Traktorový ventil a hydraulika traktoru
- Hydraulické připojení mezi ventilem traktoru a spojovacími systémy nakladače
- Spojovací systém nakladače (multikonektor pro 5M a 5G, jednotlivé spojky pro 5E)
- Ochranná maska
- Montážní rámy
Traktory 5M a 5E mají středně nasazený ventil, modely 5G mají ventil namontovaný v zadní části traktoru. Kromě toho nejsou mezi balíčky loader-ready traktorů žádné rozdíly
Tractor ready pro čelní nakladače kompatibilní s řadou 5M s ochranou maskou a soupravou nářadí
Kromě samotných dílů nakladače je poskytována i souprava nářadí a jedna ochranná maska. To znamená, že čelní nakladač zvládnete na traktor nasadit za méně než 15 minut.
Konstrukce montážních rámů
Montážní rámy namontované na rámech traktoru
Montážní rámy
Montážní rámy s integrovanou soupravou nářadí
Montážní rám má speciální tvar pro optimalizaci světlé výšky blatníku a kola. Budete tak mít v případě servisních úkonů snadný přístup k motoru traktoru. Odolnost byla testována, abychom mohli zajistit, že nakladač zvládne náročný provoz. Dodatečné díry na montážním rámu umožňují namontování soupravy nářadí a nosiče multikonektoru.
Integrace ventilu
Integrace ventilu pod kabinou traktoru 5M
Integrace ventilu je pod nebo za kabinou traktoru a poskytuje tak ochranu a dobré spojení ventilu s joystickem a ventilu s multikonektorem. Díky této krátké vzdálenosti a mechanickému joysticku má obsluha k dispozici maximální přesnost s minimální námahou.
Montáž joysticku
Ovládací spojení páčky joysticku (zobrazen 5M)
Integrace ovládací páčky joysticku (zobrazen 5M)
Mechanický joystick je namontován při výrobě. Tato integrace je perfektní pro ty, kteří chtějí snadný přístup, jednoduché ovládání a praktické ergonomické umístění. Obsluha může mít k dispozici perfektní ovládání nakladače a může zvládat celý proces nakládání velmi efektivně.
| Zobrazen 3válcový traktor 5E etapy IIIA |
Zobrazen traktor 5G etapy III A |
Zobrazeny traktory 5M a 5R etapy III A |
Traktory 5M a 5R s čelním úchytem etapa IIIA |
|
|
|
|
|
| Zobrazen 3válcový traktor 5E etapy IIIB |
Zobrazen traktor 5G etapy III B |
Zobrazen traktor 5M etapy IIIB |
Zobrazen traktor 6D |
|
|
|
|
|
Ochranný rám masky traktoru
Konstrukce ochranného rámu masky je dobře zvolena tak, aby ochránila kapotu a světla traktoru před poškozením, ale umožňuje také rychlý přístup k dílům pod kapotou pro servisní práce a údržbu.
